Wie verkabel ich diesen Öffner?

Hallo,

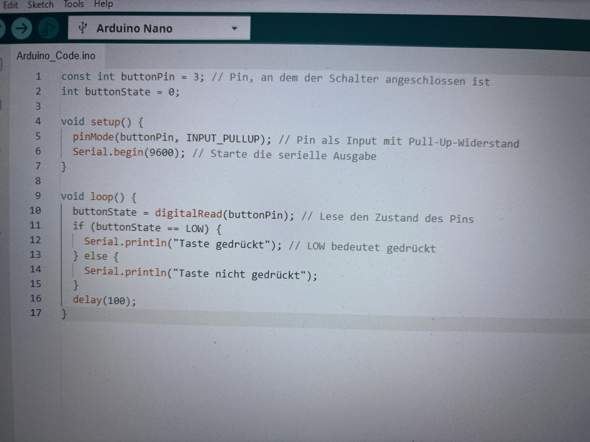

Ich möchte im Serial Monitor eine Rückmeldung bekommen, wenn dieses Ding (CB-01) gedrückt worden ist. Kennt sich da irgendeiner mit aus? Das ganze ist an einen Arduino Nano angeschlossen, einmal an GND und einmal an den Digital Pin 3. Unten findet ihr auch noch den Code, der auf dem Arduino Nano hochgeladen ist.

Bild zum Beitrag

2 Antworten

Premutos85

14.12.2024, 14:08

Das ist ein Öffner. Wenn der gedrückt wird dann wird der Stromkreis unterbrochen. Meines Wissens kann der arduino das nicht auswerten.

iEdik

18.12.2024, 20:49

klar kann er das...

Premutos85

18.12.2024, 20:50

@iEdik

bin mir eben nicht sicher. bin vom arduino zum esp32 übergegangen.

iEdik

18.12.2024, 20:52

@Premutos85

ja auch der esp..und auch alle anderen µC sollten zustandswechsel erkennen..

im code müsste man das halt schreiben^^

iEdik

Von gutefrage auf Grund seines Wissens auf einem Fachgebiet ausgezeichneter Nutzer

Arduino

18.12.2024, 20:50

Hallo,

ja ein guter ansatz..im code musst du nur noch das Signal für gedrückt auf HIGH umschreiben, da im nichtgedrücktem zustand das LOW anliegt und erst beim geöffnetem kontakt der interne pullup aktiv ist, und dieser auf HIGH steht.

Woher ich das weiß:Berufserfahrung – Beruflich seit 24 Jahren
