Wie berechnet man hier die Ersatzspannung?

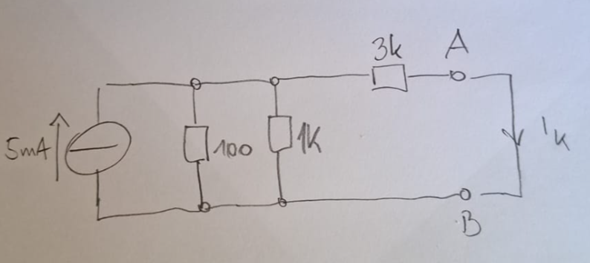

Ich habe folgende Schaltung und hänge leider schon seit einigen Tagen an der Aufgabe. Ich dachte, jemand hat hier eine Idee.
danke im Voraus!
3 Antworten
U0 und R0 können zu einer Stromquelle mit R=100, Iq=50mA zusammengefasst werden.
Der Kurzschlusstrom am Ausgang ist dann mit Stromteilerregel:

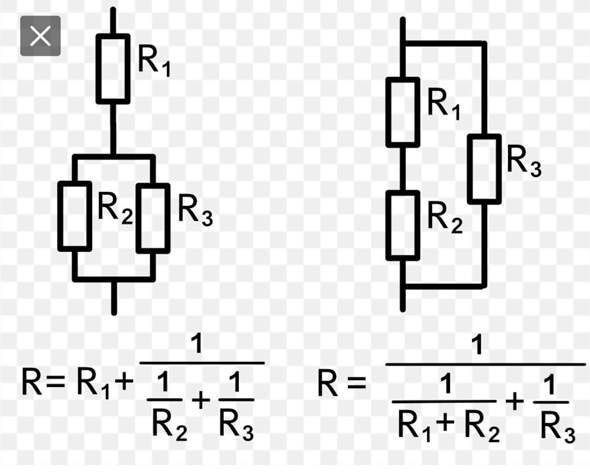

Der Innenwiderstand Ri gesehen von den Klemmen A-B:

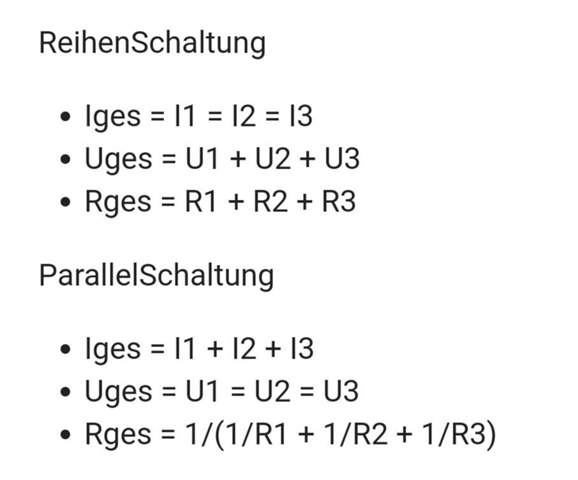

R0 und R1 liegen parallel und ergeben R01≈90.91 Ω
R01 liegt mit R23=3kΩ in Serie und ergibt R0123≈3.091 kΩ
Ri = R0123 || R4 ≈ 1.214 kΩDann ist die Ersatz-Quellspannung:
Uab0 = Ik⋅Ri ≈ 1.786 V
