E herd korrekt angeschlossen?

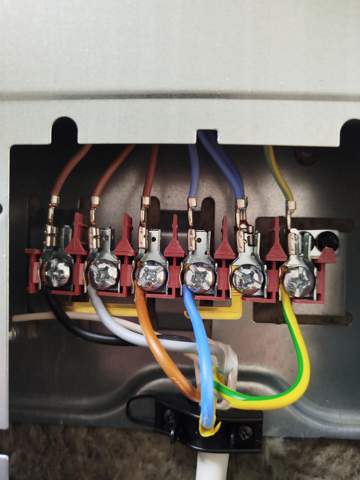

Könnt ihr mir sagen ob es korrekt ist,das wäre Mega
4 Antworten
Was sollen die Brücken an der Kemme 1-2-3? Hast du einen Drehstromanschluss oder 1 Phasen Wechselstrom. Das sind Fragen die keine Bilder beantworten
Kann man nicht beurteilen ohne messen zu können und den Anschluss der Herdanschlussdose zu sehen.
Du bist mein Mann,genau die waren das Problem,jetzt läuft's,danke dir
Sieht (optisch) korrekt aus.
Jedoch dürfen die 3 Schrauben links keine Brücke haben, es gebe sonst einen Kurzschluß bei den drei Kabeln !!!
Nach VDE sind Aderendhülsen zwingend vorgeschrieben. Und die Kupferbrücke zwischen den Phasen sollte da nicht vorhanden sein. Aber google da besser nochmal nach.
Doch, genau dir mein ich. Man sieht doch den Käfig, der um die Litzen herumliegt.
Wie auf diesem Bild: https://cdn02.plentymarkets.com/e7oiyk33vyb3/item/images/8388/full/82-006-13.JPG
Auf den ersten Blick sieht das gut aus. Ich sehe nur nicht die Funktion der rechten, gelben Klammer.
Nachtrag: Ich meinte die LINKE klammer, aber das haben die Anderen ja schon beantwortet.
Wie man sehen kann sind bereits Hüllen um die Litzen. Hat der Hersteller so vorgefertigt.
