Herd richtig angeschlossen?

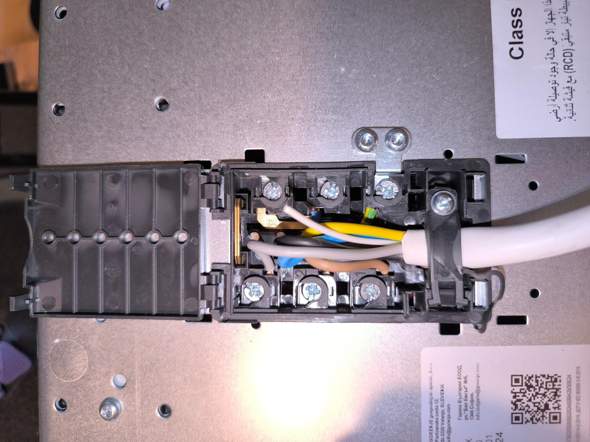

Hallo ich wollte einmal gefragt haben ob das so passt mit dem Abschluss wie ich das gemacht habe, ob das so passt?!
3 Antworten
Nein, er ist NICHT richtig angeschlossen...
Das Kochfeld wird max zweiphasig betrieben, nicht dreiphasig!
Dazu kommt, dass das nur die "Hälfte" ist, die zum Anschluss gehört. Es gibt ja noch ein anderes Ende. Wenn das falsch ist, gibt es auch mächtig Probleme...
Sieht gut aus.
Aber ob es auch richtig ist???
Dazu müsste man jetzt wissen, wie die Leitung an der Herdanschlussdose angeschlossen ist und welche Phasen/Spannungen dort anliegen.
So wie die Leitung jetzt am Gerät angeschlossen ist, entspricht sie dem Schaltbild 1 und damit dem 2- oder 3-Phasenbetrieb mit 400 V Drehstrom.
Kann keiner sagen, denn wir können nicht messen und sehen auch nicht die Herdanschlussdose wie die angeschlossen ist.
