Abmessungen des Dachs richtig ermitteln - Grundriss?
Was ist hie die Höhe, was ist die Tiefe und was ist die Breite in horizontalen (Grundriss-) Abmessungen? Oder wie kann ich die ermitteln? Ich habe hier die Hypotenuse und zweimal die Breite (X-Richtung). Mir fehlen Tiefe (Y-Richtung) und Höhe (Z-Richtung). Wie ermittele ich die?
1 Antwort
Das sollte mit einfachen Funktionen zu lösen sein.

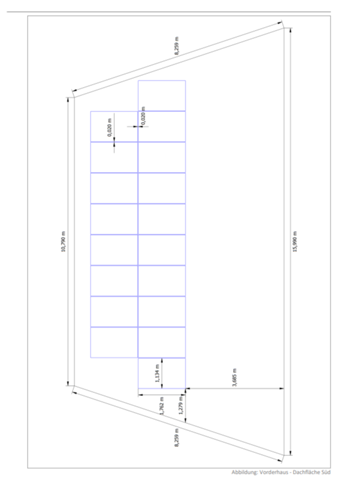

Wenn ich die Zeichnung unten richtig verstehe, stellt sie die seitliche Dachfläche dar.
Dann ist die "gerade Länge" der Dachschräge:
Pythagoras:
c= 8,26m
b= (15,99-10,79m) x 1/2 = 2,60m
a = √(8,26)² - (2,6)² = 7,84m
Mit dieser Länge kannst du die Höhe des Daches bestimmen.
Nach dem ersten Bild ist der Winkel 38,66 Grad korrekt?
h= sin (38,66) x 7,84m = 4,89m
Die Breite des Dachgeschosses ist dann:
B = 2 x cos (38,66) x 7,84m = 12,24m
Die Länge sollte nach der Zeichnung einfach die 15,99m sein.
