Hallo, ich habe 2 Seilwinden mit Kabelgebundenen Fernbedienungen. Diese werden auf eine Funkfernbedienung umgebaut.
Beim Ersten Motor hat der Umbau geklappt (siehe Stromlaufplan). Das hat mit dem Wippschalter funktioniert, jetzt läuft es über Relais und funktioniert genau so. Hier werden also bei Hilfs- und Arbeitswicklung die Rollen vertauscht.

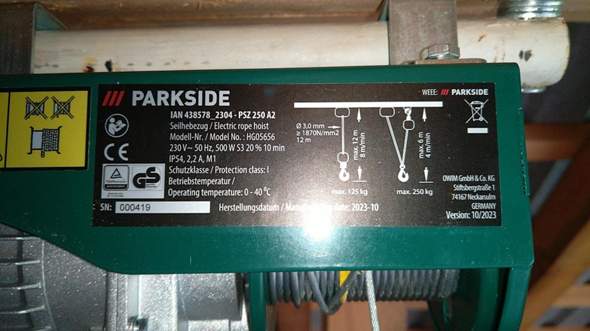

Beim 2. Motor (Parkside IAN 438578_2304 - PSZ 250 A2, 230V, 500W, Modell Nr: HG05656) hat das nicht funktioniert. Er brummt nur und bewegt sich minimal. Das Seil lässt sich auch nicht händisch abrollen. Ich dachte schon an eine Bremse, aber es kommen nur 3 Drähte aus dem motor. Wicklung 1, Wicklung 2 und N.
Ich habe leider beim abbauen der Kabelfernbedienung nicht auf den Wippschalter geachtet, weil ich gedacht habe, es sei die gleiche Winde. Jedenfalls ist im Gegensatz zum ersten Motor ein Kondensator mit 4 Drähten (2 Schwarz mit Durchgang, 2 Braun mit Durchgang) verbaut.
Ich habe mir überlegt, ob der 2. Motor vielleicht eine Steinmetz Schaltung hatte, aber das ist gar nicht möglich, wenn beide Wicklungen über einen gemeinsamen Neutralleiter aus dem Motor kommen, richtig?
Was könnte sonst noch ein Fehler sein?
(Die Taster in den Bildern sind die Endschalter)
