Wechselschaltung: Wo ist der Fehler?
Hallo,

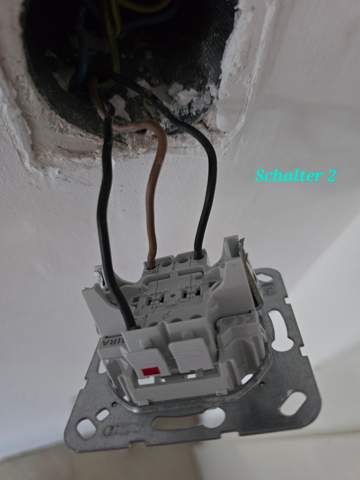

ich habe im Flur eine klassische Wechselschaltung, zwei Schalter und eine Lampe. Angeklemmt ist es wie auf den Bildern ersichtlich. Das Problem ist folgendes:
Schalte ich Schalter 1 ein, funktioniert die Lampe und ich kann diese auch mit Schalter 2 ein- und ausschalten. Schalte ich mit Schalter 1 die Lampe aus, lässt sich diese nicht mit Schalter zwei einschalten. Braun und Schwarz habe ich schon mal getauscht, führte jedoch auch nicht zur Lösung.
Wo liegt der Fehler?
Viele Grüße
Alex
4 Antworten
Der Fehler liegt vermutlich darin, dass du von den Anschlüssen der alten Schalter kein Foto gemacht hast.
Hast du mal die zwei Schalter getauscht. Hört sich nämlich an als wäre Schalter 1 der eine Ausgang defekt.
Ich nehme an die schwarzen sind die korrespondierende Leiter. Dann musst du an beiden Schaltern den braunen Leiter an der Seite angeschlossen werden an der nur ein Anschluss ist.
wechselschaltung - Suchen Bilder
du wirst umklemmen müssen. vergleich das mal
