Transformator Physik Schaltplan?
Ich muss einen Schaltplan zeichnen der einen Transformator, eine Spule, ein Eisenkern, 2 Spannungsmesser, einen Stromversorgungsgerät und Verbindungsleiter beinhaltet. Kann mir da jemand helfen ?
2 Antworten
Moin,
für was soll die zusätzliche Spule dienen ? (Nicht, das ich nicht Ideen hätte, aber ich denke nicht, das der Physik-Unterricht soweit geht!) Einlinienschema ist doch ganz einfach ...
Anderes musst du dir aus dem Internet zusammensuchen ...
Grüße
Ein Transformator ist vom Prinzip her einfach aufgebaut. Er besitzt eine Primär- und Sekundärspule. Eine an die Primärspule angelegte Wechselspannung induziert in dieser Spule ein Magnetfeld, welches an der Sekundärspule eine Wechselspannung induziert (und dort ebenfalls ein Magnetfeld). Andersrum funktioniert es genau so.
Um die Verluste des Magnetfeldes zu minimieren, wird ein Eisenkern genutzt bzw. die Spulen um diesen gewickelt, damit die magnetischen Feldlinien geführt werden.

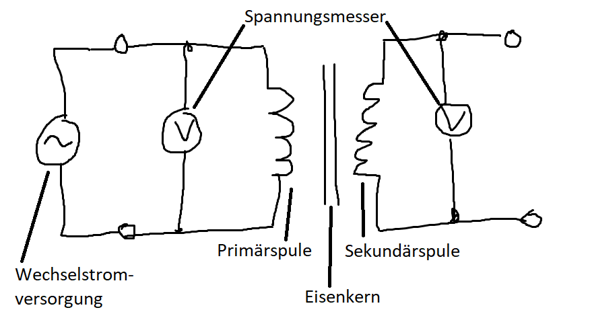

Mit den zwei Voltmetern kann die Primär- und Sekundärspannung gemessen werden.
Wichtig ist, dass ein Transformator nur mit Wechselspannung bzw. Wechselstrom funktioniert.
