Schaltplan unbelasteter Transformator in Abhängigkeit der Windungszahlen?
Hi ich brauche euren Rat zu folgender Aufgabe: Untersuchen Sie das Spannungsverhältnis am unbelasteten Transformator in Abhängigkeit der Windungszahlen.
Zeichnen Sie den Schaltplan für die oben gestellte Aufgabe und geben Sie die benötigten Bauteile an!
Meine Lösung wäre das erste Bild oder ist es ehrlich das zweite Bild? Ich verstehe das nicht was das bedeutet einen Schaltplan in Abhängigkeit der Windungszahlen zu zeichnen.
Bauteile wären:
Primärspule, Sekundärspule, Eisenkern
Vielen lieben Dank schonmal im Voraus!!!💚🙏
3 Antworten
Fröhliche Weihnacht wünsch ich Dir

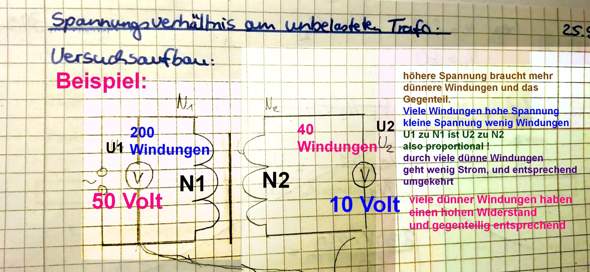

Vielleicht hilft das ?
Liebe Grüße
