Technische Mechanik Aufgabe?

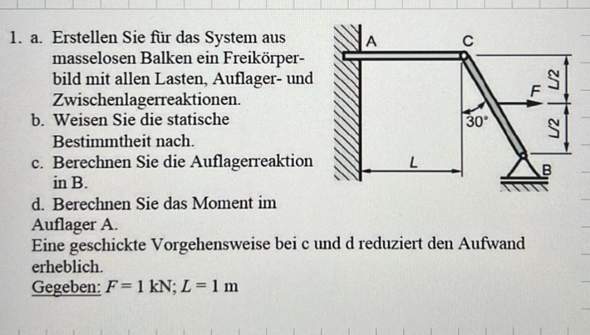

Ich verstehe schon das ich bei der Aufgabe 2 frei Schnitte machen muss, weil ich ein Gelenk habe am Punkt c . Die Frage die ich mir aber stellender ob am Punkt B es tatsächlich nur ein loslager bleibt, weil eigentlich wirkt doch eine Kraft FB in den Stab rein und deshalb müsste sich doch FB in x und y Richtung aufteilen. Denke ich zu kompliziert?

Answer 1

[J0T4T4]

Du hast Balken, keine Stäbe. Balken können Momente bzw. allgemeine Kräfte übertragen, nicht nur Kräfte in einer bestimmten Richtung.

Darüber hinaus: Einfache Mechanik, wenn die Kraft am Loslager parallel zur Oberfläche nicht 0 wäre, dann müsste sich das Lager bewegen. Das darf in der Statik aber nicht sein.

Nochmal die Schnittgrößen bei den wichtigsten Komponenten zusammengefasst:

1. Balken: Normalkraft, Querkraft, Biegemoment
2. Stab: Normalkraft
3. Seil: Normalkraft ≥ 0

Woher ich das weiß: Studium / Ausbildung – Trust me, I'm an engineer

Comments

[Adam0404]

Das heißt ich nehme die Aufgabe an sowie sie da steht, also am Lager B wirkt tatsächlich nur eine Kraft richtig ?

[J0T4T4]

@Adam0404

Es gibt keinen wirklichen Unterschied zwischen einer Kraft und zwei Kräften, die Resultierende aus zwei Kräften ist schließlich wieder nur eine.

Answer 2

[PMeindl]

Ich würde sagen, der Punkt C ist bezüglich Loslager B wie ein fixer Drehpunkt. Wenn F anzieht, müsste sich der Stab BC ja anheben, oder?

Für diesen Stab wäre also Summe M =0 anzusetzen. Daraus ergibt sich dann für B ein negativer Wert.

Woher ich das weiß: Studium / Ausbildung
