Ist diese technische Zeichnung korrekt?
Hallo,

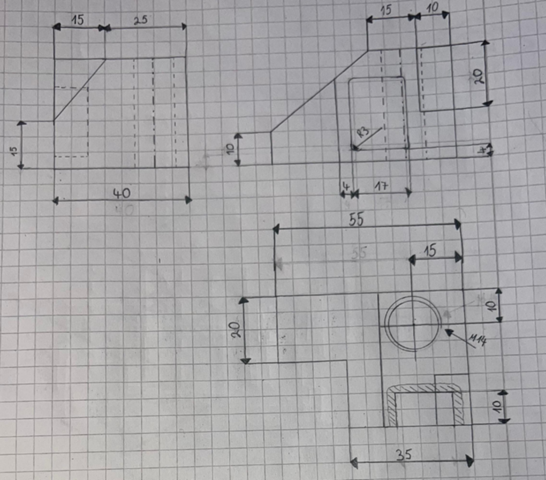

ich habe eine technische Zeichnung angefertigt basierend auf der unten zu sehenden Vorlage. Ich habe ein Vorder-, Seiten und Draufsicht erstellt. Passt das so? In der Vorlage ist ein Fertigungsprozess in sechs einzelnen Schritten zu sehen. <
Danke!
1 Antwort
Vom Beitragsersteller als hilfreich ausgezeichnet
Die Draufsicht ist unkorrekt.
Der seitliche Ausbruch (17x22x10) muss ein ganzes Stück weiter nach links.
4 mm von der linken unteren Kante entfernt.
In der Seitenansicht hast Du es richtig gemacht.
