Wie ist diese technische Zeichnung (Bohrung) zu interpretieren?
Hallo zusammen,
wie ist folgende Bohrung der technischen Zeichnung zu interpretieren?

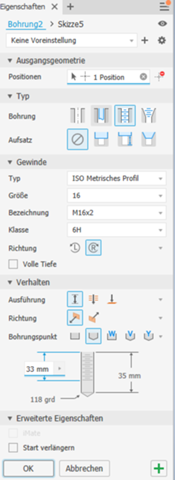

Folgendes habe ich in Autodesk Inventor ausgewählt:
Passt das so?
Was machst du momentan? Studium, etc.?
Studium.
Kann dir eine Tabelle diesbezüglich, von den gängigsten "Alltagsgewinden" anhängen, wenn du brauchen kannst.
Gerne. ;)
War jetzt meine erste technische Zeichnung, die ich in CAD umgesetzt habe. Deshalb nicht ganz so easy.
2 Antworten
Sackbohrung von 35 mm tiefe in einem 20 mm starken werkstück mit einem bis 33 mm tiefe geschnittenen M16-gewinde. Die steigung (x2) muss nicht explizit angegeben werden, denn sie ist bei M16 standard.
Nach https://www.anzugsmoment.de/kernlochdurchmesser/ wird eine kernlochtiefe von 36 mm für M12 empfohlen. Technisch ist es nicht möglich, bis an den grund einer sackbohrung ein gewinde zu schneiden. Ob 2 mm überstand ausreicht, da fehlt mir die praxiserfahrung. Könnte etwas knapp werden.
Sie ist so zu interpretieren, das dich derjenige, der das 33 mm tiefe Gewinde in ein nur 35 mm tiefes Sackloch schneiden muss, verfluchen wird. Mit normalen Gewindebohrern geht das gar nicht. Unser Drehermeister empfielt beim Kernloch, bei M 16, 7 mm tiefer als Nutzlänge.
Weiss er es nicht besser, oder wollte er sehen, ob ihr das erkennt?
Ist nur zur Demonstration, denke ich. Genau weiß ich es nicht.
Hab mich auch gewundert - kommt tatsächlich vom Dozenten. :D
Ist aber auch nur zum lernen...
