Gemischte Schaltung Gesamtwiderstand
- Ein Netzwerk an 110 V besteht aus den Widerständen R1-80 ohm, R2-60 Ohm, R3-40 Ohm, R4-120 Ohm, R6- 160 Ohm, R7- 180 Ohm und R8-200 Ohm. a) Wie groß ist der Gesamtwiderstand b) Welche Teilspannung liegt am Widerstand R5
5 Antworten

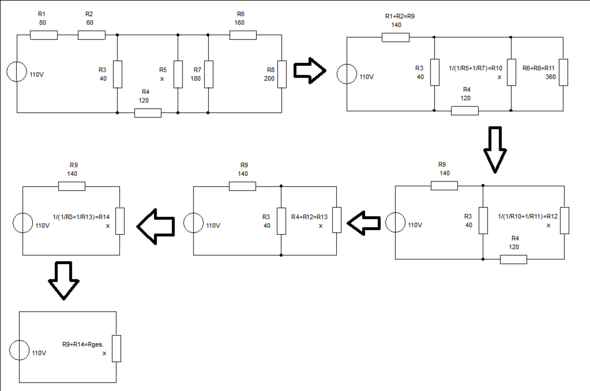

Um die Aufgabe lösen zu können, muß die Dimension von R5 bekannt sein. Im folgenden Bild ist zu sehen, wie das Widerstandsnetzwerk zu seinem Gesamtwiderstand reduziert werden kann.
Bei der Beschriftung ist mir leider ein Fehler unterlaufen. Siehe neues Bild!
Der Gesamtwiderstand (auf Basis des später nachgereichten Bildes) ist:
= R1 + R2 +1/( 1 / ((R6 + R8)+1/R7)) + 1 / ((R3 + R4) + 1/R5))
Und immer schön auf die Klammern aufpassen
Um berechnen zu könne müsste man eventuell noch erfahren, welchen Wert der Widerstand R 5 hat
Hallo, meine Antwort ist a) 202,38 Ohm R gesamt
und wie hast du das heraus gebracht, ohne den Wert für den Widerstand R 5 zu wissen?
Dazu müsste man wissen, welcher Widerstand zu wem in Reihe oder Parallel liegt.......
Sind die Widerstände alle nur in Reihe Geschaltet oder wie? Ein Schaltplan beizufügen wäre schon sinnvoll.
SORRY, da hab ich mich vertan (hab da einen Knoten übersehen).
Die Aufgabe kann nur mit der Stern-Dreieck Transformation, wie sie hier (Link unten) ab Seite 5 sehr gut beschrieben ist, gelöst werden.
http://www.tfh-wildau.de/goldmann/05_Gleichstromnetzwerke.pdf
