Deckenlampe montieren?
Hallo Community
Thema Deckenlampe installieren.
Aus der Decke PE, N und L (ge/gr, bl und sw)

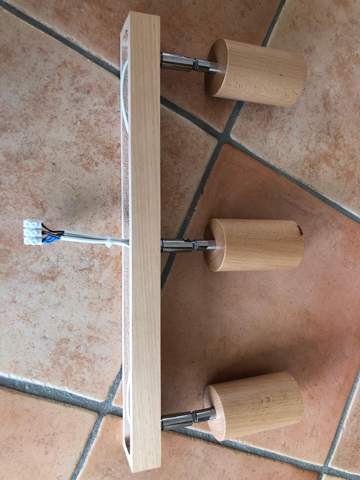

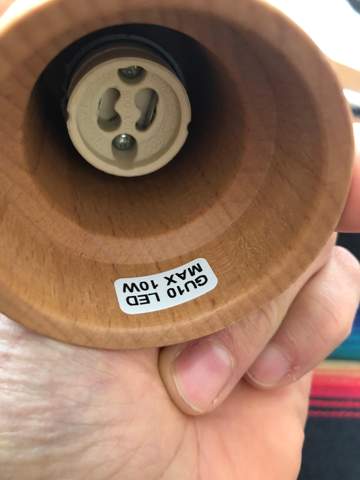

Lampe mit drei GU10 LED‘s

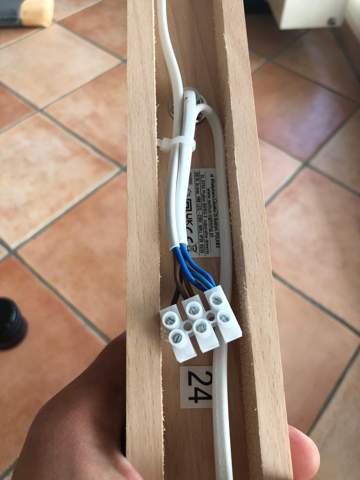

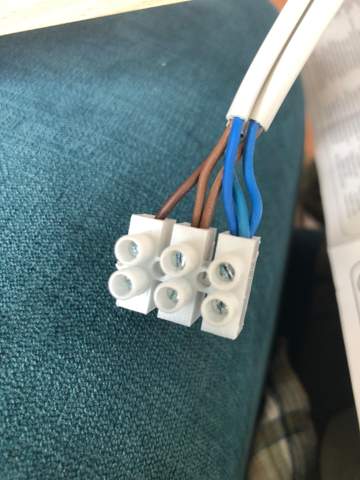

Die Klemme hat 3 Anschlüsse (siehe Bild) Von jeder Fassung gehen die blauen Kabel auf eine, dann von zwei Lampen die braunen Kabel auf eine und das letzte braune Kabel auf die dritte Klemme.
würde jetzt sagen blau auf blau, schwarz auf die beiden braunen.
Aber was ist mit dem Schutzleiter (ge/gr)?
auf den einzelnen braunen in der Klemme?
vielen Dank
Die Lampe ist neu und mit diesen Belegungen in die Klemmen vormontiert
3 Antworten
Gewiss kommt gnge nicht auf den einzelnen braunen. Die Lampe ist für Serienschatung vorbereitet, sprich 1/3 lässt sich getrennt von 2/3 ein/ausschalten. Dafür muss auch die Installation so ausgelegt sein. Ob gnge verwendet werden muss, hängt vom Rest der Lampe ab.
Danke Dir. Habe nochmal Fotos geladen.evtl ist es jetzt eindeutiger?
In dieser Situation ist der Anschluss für die Schutzerde entweder direkt am Gehäuse, oder wenn die Lampe Schutzisoliert ist ist der Schutzleiter nicht notwendig.
Ich würde erst einmal die Klemme abnehmen und die Leitungen durchmessen und dann mit vernünftigen Klemmen neu verschalten.
Schau auf das Typenschild. Wenn dort zwei ineinanderliegende Quadrate sind, ist die Leuchte schutzisoliert und braucht keinen Schutzleiter. Mit den Beinen getrennten braunen Anschlüssen kannst du die Leuchte mit unterschiedlichen Intensitäten einschalten: eine, zwei oder alle drei Lampen - wenn du an der Wand einen Serienschalter mit 2 Wippen hast und aus der Decke zwei darüber Schalttage Anschlüsse.
wenn es nur einen Schalter gibt, musst du alle 3 braunen Drähte an der Leuchte zusammenfassen.
Ja zwei Quadrate auf Typenschild. Siehe neues Foto. Nur ein Kippschalter an der Wand. Als dritten(einzelnen) braunen zu den beiden anderen Klemmen. Blau auf blau und schwarz auf die Braunen und den Schutzleiter aus der Decke isolieren (Isolierband oder einzeln in eigene Leere Klemme?)
