Wie berechne ich Rges?
Hallo,
kann mir jemand helfen, hier den Gesamtwiderstand zu berechnen?
Beschriftung:
Im Uhrzeigersinn oben links beginnend: R1, R3, R5, R6
Mitte: R2
Diagonal R4
Hast du kein Bild auf dem man wenigstens die Beschriftung lesen kann?
Nein leider nicht. Das ist das einzige was ich habe.
Aber die Beschriftung ist folgendermaßen:
oben links beginnend, dann im Uhrzeigersinn: R1, R3, R5, R6
Im Bild sind 6 Widerstände eingezeichnet?
Ja, hatte keine Zeichen mehr für den Kommentar. Habe die Beschriftung oben beim Beitrag ergänzt
2 Antworten
"+" bedeutet in Reihe
"//" bedeutet parallel
R1 + (R2 // ((R3 // R4) + R5)) + R6
Ich hoffe ich bin bei den Bezeichnern nicht durcheinander gekommen, wenn ich dran denke kann ich dir später auch ein Ersatzschaltbild zeichnen

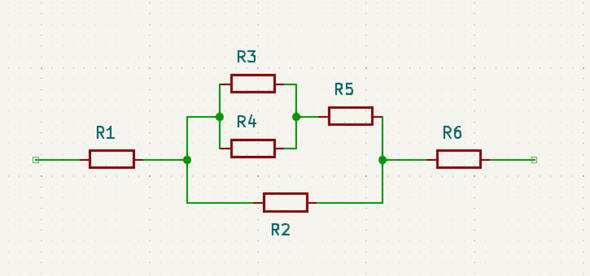

Lösungsvorschlag
LG H.
Vielen Dank! Dann lag ich mit meinen Überlegungen gar nicht so falsch, wie gedacht. Ich glaube, ich kann die Aufgabe jetzt lösen
