Widerstände Parallel zum Schalter wieso 200?

moin,

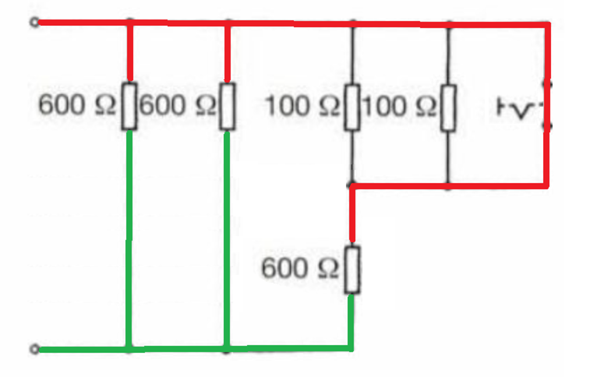

Wieso ist hier die Lösung 200 ohm?

gruß

Answer 1

[ArchEnema]

Wenn du genau hinguckst siehst du, dass bei geschlossenem Schalter der Strom nur durch die drei 600-Ohm-Widerstände fließt (und zwar in Parallelschaltung).

Die hinteren mit 100 Ohm sind ja beide kurzgeschlossen (kein Widerstand, 0 Ohm) durch den Schalter.

600 Ohm / 3 = 200 Ohm.

Answer 2

[electrician]

Zeichnet man die Schaltung etwas um, so erkennt man, dass durch den geschlossenen Schalter nur noch 2 Potentiale vorhanden sind, an denen 3 Widerstände à 600 Ohm parallel zueinander liegen.

$R=1\ :\ \left(\frac{1}{R1}+\frac{1}{R2}+\frac{1}{R5}\right)=1\ :\ \left(\frac{1}{600\ Ω}+\frac{1}{600\ Ω}+\frac{1}{600\ Ω}\right)=200\ Ω$

Answer 3

[wop53]

Wenn der Schalter geschlossen ist, spielen die 100 Ohm Widerstände keine Rolle mehr. Die drei 600 Ohm sind parallel geschaltet.

1/R = 3/600 Ohm

R = 200 Ohm

🤓
