Welche Kabelfarbe kommt wo hin?

Hallo Leute, ich habe bei meinen ERoller-älteres Modell - Egret ten 4 , mir beim Reifen wechsel, beim Test, ausversehen das Kabel für mein Rücklicht aus der Platine gerissen.

Das Kabeln bestehen aus 4 Drähte : Schwarz, Rot, Grün und Blau.

Ich finde im Inet keine Anleitung und will nicht da rum löten und rumprobieren , bevor es knallt und ich noch mehr kaputt mache.

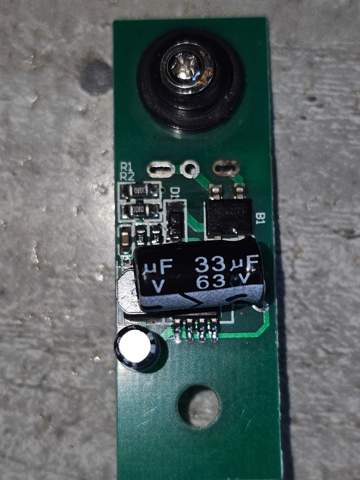

Die Drähte kommen unten in die 3 Öffnungen neben R1und R2. Welche Farbe wo reinkommt, weiß ich nicht, und bitte um Eure Hilfe.

Answer 1

[AMG38]

Ohne die Belegung des anderen Ende der Leitungen zu kennen, kann man das leider nicht beantworten. Für üblich ist Rot V+, Schwarz GND und andere Farben Signalleitungen.

Du könntest mal etwas schärfere Fotos auch von der Rückseite machen.

Comments

[SchlesierCGN]

Danke für die Antwort.

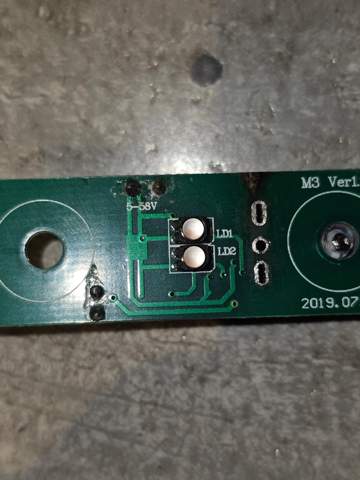

Habe ein Foto der Rückseite hinzugefügt.

Mir ist halt nur wichtig, wo Rot und Schwarz hinkommt. Bei den anderen kann ich rumprobieren, ohne das es knallt.
