Starkstromkabel ohne Erdung? Nullleiter (N) = (PEN)?

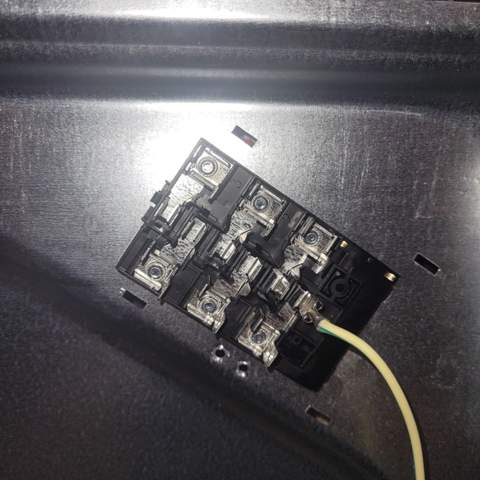

Habe einen neuen Ofen gekauft und beim Ausbau des Alten feststellen müssen, dass das Starkstromkabel aus 4 Kabeln (nicht wie erwartet 5 besteht). Zwei Schwarze, ein Braunes, ein Blaues. Kein Gelb/Grünes. Siehe Bild: von links nach rechts; schwarz, schwarz, braun, blau.

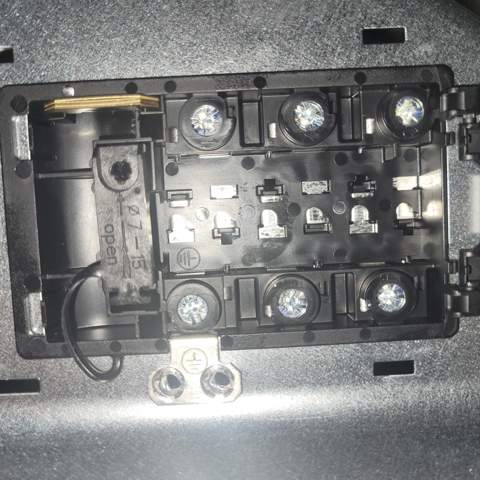

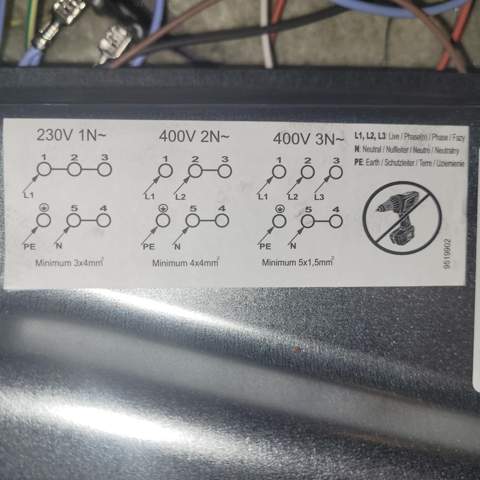

Aus finanziellen Gründen kann ich leider keinen Profi dazu holen, es muss durch Eigenarbeit erledigt werden. Prinzipiell habe ich auch elektrisches Grundwissen aber ich möchte eben auf Nummer Sicher gehen. Wie muss ich die vorhandenen 4 Kabeln am Neuen Ofen anschließen und wie entferne ich die Brücken? Der neue Ofen ist hier nochmal fotografiert:
Ich bin wirklich auf eure Hilfe angewiesen, vielen Dank im Voraus!!!
Das mit den Brücken und den Phasen habe ich jetzt herausgefunden. Ich weiß also grundlegend wie die Installation auszuführen ist. Die Frage bleibt bestehen, der alte Ofen war ohne Erdung angeschlossen, mach ich also auch mit dem Neuen? Ich kann ja nicht die Wohnungselektrik grundlegend sanieren...
4 Antworten
Was man schon mal feststellen kann:
Die Zuleitung zum alten Ofen hatte entweder einen zu kleinen Querschnitt oder wurde unfachgerecht aufgeklemmt. Alle Isolierungen sind an den Klemmen verbrannt, beim N platzt sie bereits ab.
Diese Leitung darfst Du auf keinen Fall mehr verwenden!
Wie es sonst um die Installation und den Schutzleiter steht, das muss ein Elektriker messtechnisch herausfinden. Für den Laien ist ab hier absolutes Spielverbot.
Finger weg. Erstens ist das absolut nichts für einen Laien, und zweitens ist die vorhandene Zuleitung schon von vornherein zu klein dimensioniert. Hier darf mMn gar kein E-Herd mit der vorliegenden Leistung angeschlossen werden - siehe Antwort von @electrician.
Kontaktiere unverzüglich den Vermieter mit einer Mängelanzeige. MMn muss die Zuleitung hier komplett erneuert werden.
Hol dir ein Elektriker dazu, es könnte sein das deine E-installation nicht geeignet für dein neuen Herd ist.
der alte Ofen war ohne Erdung angeschlossen, mach ich also auch mit dem Neuen
Falsch, der alte war klassisch genullt... Ist heute nur noch unter gewissen Bedingungen zulässig, das beizubehalten... Eine Erdung weg lassen ist gefährlich. Die klassische Nullung unter gewissen Umständen bei Fehlereinritt aber auch...
