Schaltung mit zwei Widerständen?

Hallo! ich wüsste nur wie man das Ganze mit einem Widerstand zeichnet! Kann mir wer bei den Fragen hier helfen?

Answer 1

[heilaw]

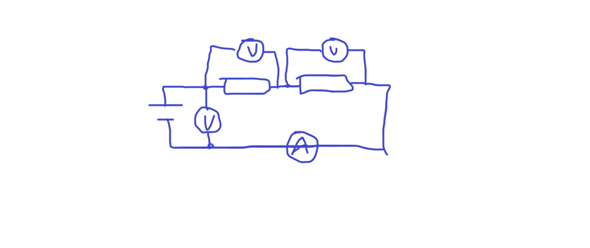

Reihenschaltung

Comments

[Taroc]

Als Ergänzung für den FS, bei dem Beispiel hier handelt es sich um eine Spannungsrichtige Messung (gemessen vom Voltmeter über den ersten oder zweiten Widerstand), da die Spannung am betrachteten Widerstand korrekt gemessen werden kann, die Strommessung aber eben auch den Strom durch das Voltmeter erfasst und somit nicht den alleinigen Strom durch den Widerstand abbildet

Answer 2

[PWolff]

Zeichne die Schaltung aus Stromquelle und einer Reihenschaltung oder einer Parallelschaltung zweier Widerstände.

Betrachte die Zuleitungen zu einem der Widerstände als Spannungsquelle der Teilschaltung mit einem einzigen Widerstand.

Miss in dieser Schaltung Strom und/oder Spannung.
