Querriegel / Panzerschloss Zylindertausch?
Hi, ich wollte heute den Zylinder meines Querriegels (vom Vormieter) tauschen. Der Ausbau ging super einfach, leider kriegen wir es nun nichtmehr eingebaut und es gibt weder eine Anleitung, noch Name oder Modell.
Hat jemand ne Idee? Gibts da irgendwelche Standards ? Wenn wir es einbauen laufen die Zahnräder nicht richtig. Entweder sie drehen nicht oder eine Seite bis zur Hälfte.
kennt sich jemand damit aus ?
.
1 Antwort
Rechts neben dem Loch für den Profilzylinder ist ein Zahnrad zu sehen. Das sorgt dafür, daß sich die beiden Riegel gleichzeitig bewegen. Wenn du es herausnimmst, kannst du beide Riegel in die selbe Stellung bringen. Dann bewegen die sich gleich.
Du hättest des Ding nicht zerlegen müssen, den Profilzylinder kann man ausbauen, indem die eine Schraube gelöst wird, die ihn festhält.
Das Zahnrad auf dem Profilzylinder betätigt das andere Zahnrad. Dazu muss er an der richtigen Stelle im Eingriff sein,. Ist schlecht zu erklären, aber eigentlich sieht man die Funktion.
Erstmal danke für die Antwort!
Leider ist es nicht ganz so einfach. Ich habe es auch nicht auseinander gebaut sondern lediglich den Profilzylinder + Halterung und die Blende abgenommen. Der Rest ist genau so.

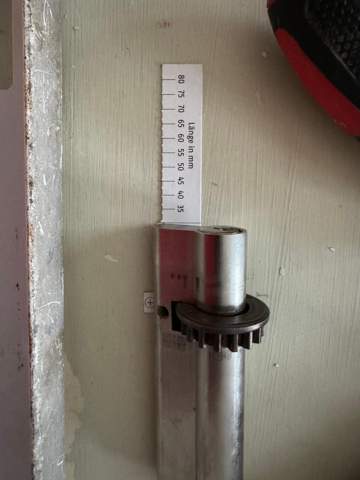

Das Rad auf dem Bild dreht nur eine Seite, es gibt es zweites Zahnrad das auf dem Profilzylinder sitzt und die andere Seite dreht. Also müssen diese irgendwie ausgerichtet werden.
Hab mal ein weiters Bild in die Frage angehängt
