Gesamtwiderstand?
Hallo zusammen,
kann jemand mal drübert schauen habe ein Ersatzschaltbild gezeichnet das eigentlich richtig ist und nach diesem liegt R5 in Reihe mit Rp und R4 ist Parallel zu dem ganzen aber laut Schaltungsaufbau ist es genau anders herum das R4 in Reihe mit der Parallel liegt verstehe nicht was ich beim Ersatzschaltbild falsch gezeichnet habe.
2 Antworten
Nicht böse sein, aber was sollen wir mit dem Gekrakel anfangen?
- Gesamtwiderstand zwischen welchen Punkten?
- Und was soll Rp sein - den gibt es ja in der Zeichnung gar nicht...wenn du die Parallelschaltung meinst, musst du das auch so erwähnen.
- und was soll mit der Quelle geschehen? Wenn du mit dem Ohmmeter zwischen zwei Punkten reinmisst und es da eine Quelle gibt, zeigt das Messinstrument irgendwas an.

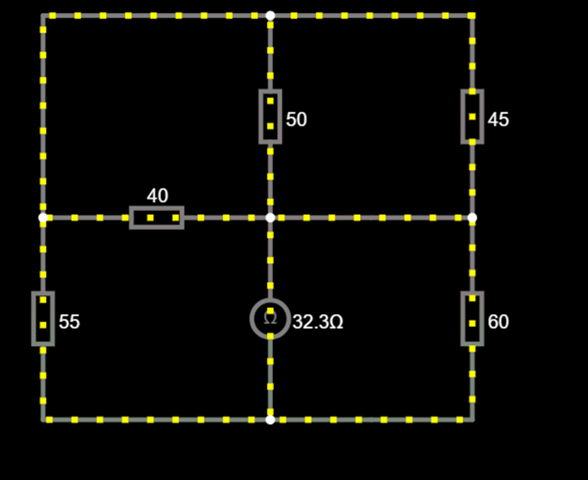

- Woher kommt 32.3 Ohm in der Simulation?
Wenn so viele Dinge offen sind und man den Eindruck hat, du gibst dir gar keine Mühe, eine Frage verständlich zu formulieren, wird sich bei jedem die Motivation in Grenzen halten, dir zu helfen.
Mal abgesehen davon, dass Deine Skizze kaum lesbar ist, fehlt vor allem die Angabe, zwischen welchen Punkten denn der Gesamtwiderstand gesucht ist.
