AutoCad Hilfe - Kreise werden zum Polygon?

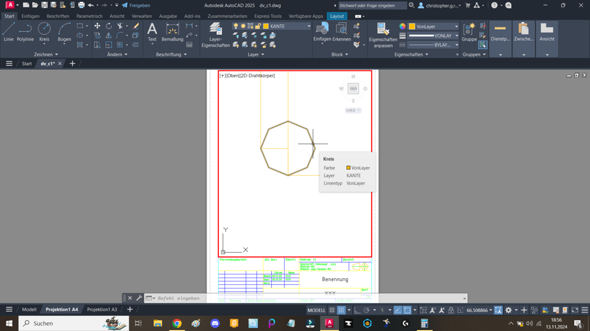

Keine Ahnung wo das herkommt, diese Elemente waren die ganze Zeit rund und auf ein Mal merke ich, dass sie es nicht mehr sind.

Auch wenn ich neue Kreise erstellen möchte, werden die eckig. Wie geht das weg?

Bild zum Beitrag

13.11.2024, 19:01

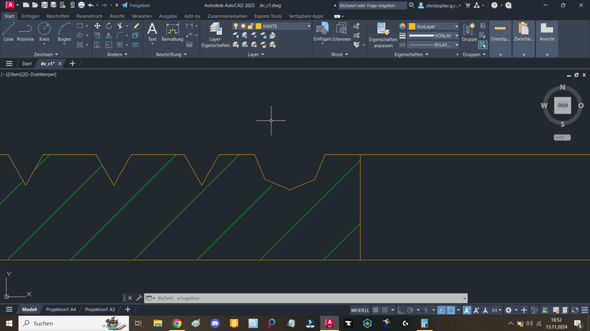

Das betrifft alle runden Objekte, auch gebogene Linien.

Das Programm sieht die Elemente trotzdem als rund. Die einzelnen Geraden werden nicht erkannt.

13.11.2024, 19:20

Beim Drucken ist alles wieder rund, nur beim Zeichnen nicht.

1 Antwort

Vom Beitragsersteller als hilfreich ausgezeichnet

Uhrmensch742

13.11.2024, 21:55

Vielleicht hilft das was:

1. Variable „VIEWRES“:

Gib in der Befehlszeile VIEWRES ein und drücke Enter.

AutoCAD fragt nun nach der Einstellung der Ansichtsauflösung. Tippe Ja, um die Auflösung für gekrümmte Linien anzupassen.

Wenn du nach einem Wert gefragt wirst, gib eine höhere Zahl ein (z.B. 2000 oder höher). Ein höherer Wert sorgt für eine glattere Darstellung von Kreisen und Bögen.

Unten links kann man das Befehl eingeben.

Woher ich das weiß:Recherche

NewMemer69

Beitragsersteller

14.11.2024, 12:08

Wenn das das nächste Mal auftritt, versuche ich es mal! Danke!

Jetzt hats auch irgendwie so funktioniert.

Uhrmensch742

14.11.2024, 20:44

Danke für den Stern 🌟
