Wie würde man Rx in Teilaufgabe b berechnen?

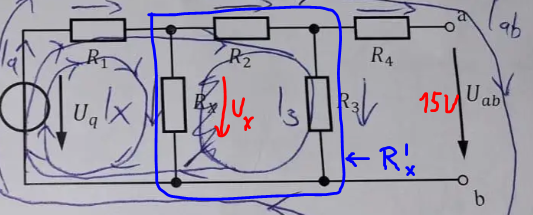

Hallo, bei der folgende Aufgabe finde ich nicht die Lösung von der Teilaufgabe b, ich habe bereits das Maschenstrom- und das Knotenpotentialverfahren benutzt, kann mir da jemand vielleicht weiter helfen? (beachtet nicht die eingezeichneten Maschenströme )
1 Antwort
Hier geht es nur darum, 2x die Spannungsteilerregel anzuwenden.
R4 ist irrelevant, da kein Strom durch ihn fließt.
Uab berechnet sich aus Ux über den Spannungsteiler:
Dann wieder Spannungsteiler, um von 60V auf Ux zu kommen:
Ich bezeichne
Es ist natürlich "Geschmackssache", aber ich persönlich arbeite lieber mit überschaubaren Einzelschritten als ein Gleichungssystem mit Maschen und Knoten zu lösen. Auf letzteres greife ich nur zurück, wenn nichts mehr sonst geht.
Wenn R4 in der Luft hängt ist der Spannungsteiler, bestehend aus R2 und R3 unbelastet.
Ja, es ist Ux = U2+U3 (Masche) und außerdem ist hier U3=Uab, weil ausgangsseitig kein Strom fließt.
Wow, ich danke dir vielmas! Eine Frage hätte ich jedoch, ich dachte man dürfe Spannungsteiler nur in Reihenschaltungen verwenden? also ich verstehe warum R4 irrelevant ist, wieso dürfen wir dann Ux in den ersten Spannungsteiler einsetzten? Ist es weil in der Masche Ux = U2 + U3 ist?
