Wie schließe ich den Motor richtig an?
Guten Tag,
Habe eine Regenwasserpumpe Anlage (Rainline 100) und wollte den Motor tauschen, nun sind bei der alten und neuen Pumpe die Anschlüsse komplett anders.

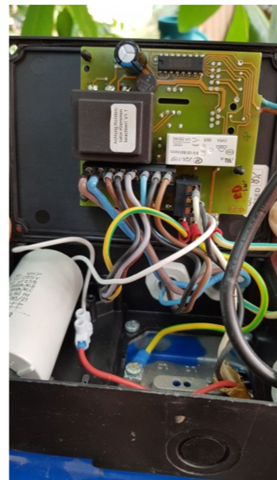

Alter Motor:
Der neue Motor hat nur einen Schwarzen, einen weißen, einen Roten und den PE
Da eigentlich ein Kondensator dazwischen kommt, würde ich mal Vermuten, dass der Rote ein N, der Schwarze der L und der Weiße für den Kondensator ist. Liege ich da richtig?
Hier noch mal etwas ordentlicher:

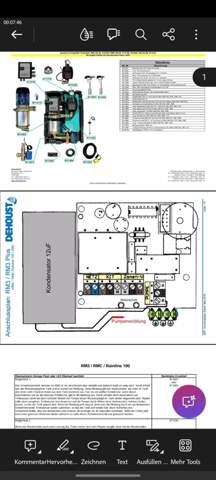

Schaltplan:

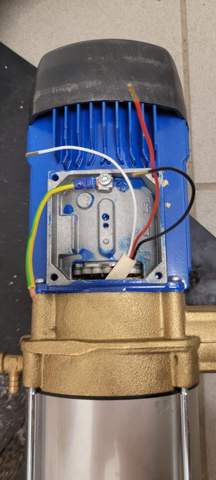

Neuer Motor
Wenn ich das richtig versteh, kann ich das schwarze Kabel mit L1 verbinden, das rote mit dem Kondensator und das andere Ende des Kondensators mit N. Ist nur die Frage, wofür das weiße Kabel ist.
Und dein neuer Motor hat kein Datenblatt, oder wie?
Leider nein, konnte keines finden.
Hat der neue Motor einen Namen oder ist der von Temu?
GEP ASPRI 15-4
Konnte keine Dokumentation im Netz dazu finden
4 Antworten
Du zeigst ein Bild von einem abgeklemmten Motor... Keiner kann erahnen, wie er mit Kondensatr verschaltet war.
Der neue sollte auch ein Anschlussschema irgendwo im Beipackzettel/Datenblatt/Anleitung haben, oder im Anschlussdeckel aufgedruckt. Mindestens mal Bezeichnungen... Daraus könnte man vlt die richtige Anschlussbelegung ableiten...
Auf Seite 43 ist der Anschlussplan für Einphasen-Betrieb des Motors:
( 3,6 MB )
https://www.espa.com/download/docs/6191/instruction-manual-espa-prisma-aspri.pdf
Hier gefunden:
https://www.espa.com/de/support/downloads/
Viel Erfolg!
probiere es aus.
Viel kann da nicht passieren. Der Motor hat 2 Wicklungen. Die an die eine kommen
der Nullleiter (Neutralleiter) und die Phase.
An die andere eine Seite des Phasenschieberkondensators die andere Seite der Wicklung ist im Motor sicher schon verbunden.
Die andere Seite des Kondensators kommt an die Phase.
Es kann nur sein, dass der Motor falsch herum dreht.
---P------+----------------------|Wicklung-1|------.
230V |--- Kondensator |-----| Wicklung-2|-----`
----N----------------------------------------------`
Habe dieses Bild im Netz gefunden, kannst ja mal schauen ob deine Steuerung die gleichen Anschlussklemmen besitzt. Die Farben der Pumpenkabel scheinen ja überinzustimmen
Scheint auch mit deinem Schaltplan übereinzustimmen: Rot auf den Kondensator, Schwarz in die Mitte der Klemme und weiß nach oben
