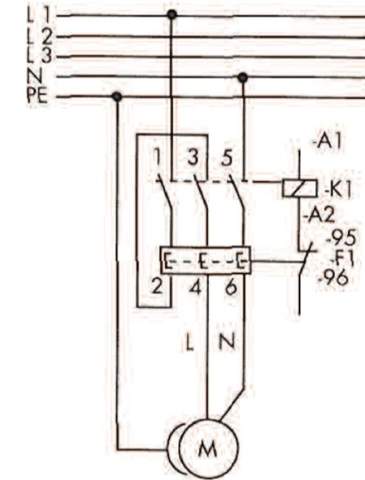

Schaltplan Motor?
Bitte um Hilfe
... was davon?!
Der Teil der von 1-6 beschriftet ist
4 Antworten
Ein Motorschutzrelais.
Die Phase wird über 1-2 und 3-4 geführt, weil damit alle drei Kontaktwege stromdurchflossen sind. Nur so kann das Relais richtig arbeiten.
Über A1-A2 wird das Relais und damit der Motor eingeschaltet. Überhitzt das Relais durch Überstrom, so öffnet es den Kontakt 95-96 und fällt damit ab.
Bei der Schaltung im Bild ist Vorsicht geboten, wenn das Relais auslöst. Sobald es abgekühlt ist, schaltet es wieder ein und der Motor läuft wieder an. Deshalb gehört der Öffner 95-96 normalerweise in die Sicherungskette der Steuerung, um eine integrierte Selbsthaltung zu stoppen.
Danke für die rote Umrandung. Ich sehe da z. B. ein Relais.
Das alles zusammen ist die Beschaltung eines Relais zur Umpolung, so dass sich die Drehrichtung des Motors ändert.
Danke dir, wünsch noch einen schönen Sonntag
Das ist ein Drehstrommotor und 2, 4 und 6 sind die motorseitigen Anschlüsse.
Ein Schütz mit integrierten, bzw adaptiertem Motorschutzrelais...
Danke für die Antwort mir geht’s speziell um den der von 1-6 beschriftet ist
