Pneumatik Steuerung realisieren?
Es soll ein Taster gedrückt werden damit Zylinder MM1 ein und danach ausfährt, wenn er eingefahren ist soll Zylinder MM2 aus und einfahren. Hab’s in Fluid SIM probiert hab’s jedoch nach mehreren Versuchen nicht geschafft.
Es sollen zwei Doppelwirkende Zylinder benutzt werden
2 Antworten
Was für Bauteile hast du? Ich würde, wenn es so wie du beschreibst funktionieren soll, entweder einen Geber setzen, der bei eingefahrenem Zylinder MM1 das Ausfahren von MM2 schaltet, wenn MM2 ausgefahren ist, einen Geber der das einfahren schaltet und sobald eingefahren einen Geber der MM1 wieder ausfährt.
Am besten 5/3 Wegeventile, die kannst du dann mit einfachen Gebern jeweils bei erreichen des Endpunktes den nächsten Schaltpunkt setzen.
Bedingung für Ausfahren MM1 muss sein: MM2 eingefahren, Schaltimpuls ausfahren Ventil 1. Umschaltimpuls bei ausgefahrenem MM1. MM1 eingefahren, Schaltimpuls Ventil 2... MM2 kann nur ausfahren, wenn MM1 eingefahren also Versorgung über T-Stück Einfahren MM1, MM2 ausgefahren, Schaltimpuls auf Ventil 2 zum Einfahren.
Ich weiß nicht, wo genau du da Probleme hast. Aber vermutlich liegt dein Problem bei einer Signalüberschneidung. Und das hat evtl. auch ein wenig damit zu tun, dass die beiden Momente...
- Zylinder -MM1 ist eingefahren; Zylinder -MM2 ist noch eingefahren und soll nun ausfahren, während -MM1 zunächst noch eingefahren bleibt
- Zylinder -MM2 ist wieder eingefahren; Zylinder -MM1 ist noch eingefahren und soll nun ausfahren, während -MM2 eingefahren bleibt
... für dich wahrscheinlich schwer zu unterscheiden sind.
Da gibt es unterschiedliche Möglichkeiten, das zu lösen.
====== 1. Möglichkeit: Kipprollenventile ======
Man kann Kipprollenventile nutzen, die von der Kolbenstange nur in einer Bewegungsrichtung betätigt werden und so angeordnet sind, dass die Betätigung kurz vor Erreichen der jeweiligen Anfangs- bzw. Endposition gelöst wird.

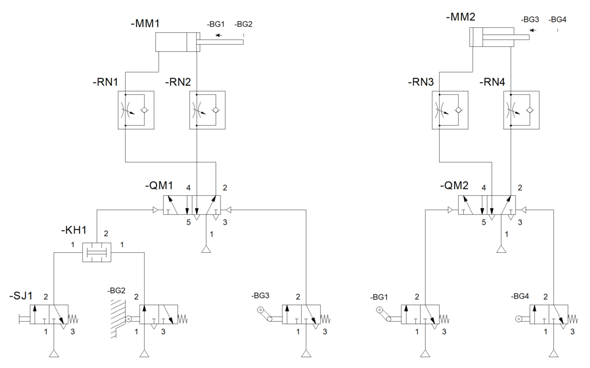

Ein entsprechener Pneumatik-Plan könnte so aussehen...
Die Lösung mit Kipprollenventilen hat aber ein paar Nachteile. Insbesondere kann die Endposition nicht genau abgefragt werden, da die Betätigung kurz vor Erreichen der jeweiligen Endposition wieder gelöst wird.
====== 2. Möglichkeit: Umschaltventil ======
Man kann ein Umschaltventil nutzen, um quasi nur die Ventile mit Druckluft zu versorgen, die benötigt werden, während die anderen Ventile zur Vermeidung von von Signalüberschneidungen keine Druckluft erhalten.

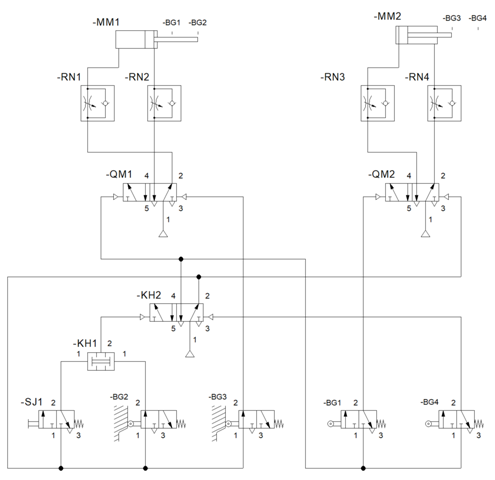

Ein entsprechender Pneumatik-Plan könnte so aussehen...
