Netzwerkanalyse?
Kann mir jemand sagen, ob es richtig ist, was ich hier gemacht habe es geht um Knotenpunkt- und Maschengleichungen

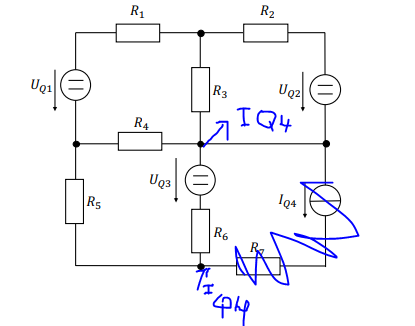

Ist das, was ich hier gemacht habe, richtig? Oder gibt es die Möglichkeit, IQ4I_{Q4}IQ4 in eine Spannungsquelle umzuwandeln? Es geht um Knotenpunktgleichungen und die Anzahl der Maschengleichungen.
1 Antwort
Was du mit "2" gekennzeichnet hast, ist keine Masche, sondern ein einziger Knoten.
Für diesen (jeden!!!) Knoten gilt: Stromsumme = null.
Einen Maschenumlauf dagegen kannst du hier vielfach bilden, und für die Masche gilt, dass die Summe aller Spannungen (im "Kreis") null ergibt.
Eine solche Masche könnte z.B. sein:
R3, R2, UQ2.
Also: lege etwas fest und wende die Regeln an.
Viel Erfolg!
Weitere Anmerkung zur Vereinfachung:
da R7 in Reihe mit der Stromquelle IQ4 geschaltet ist, spielt R7 keinerlei Rolle und könnte jeden Wert annehmen, ohne dass sich irgend etwas im Netzwerk ändert.
