Microbit Stromkreis ablesen, wie?
Hallo,
Ich muss durch diesen Schaltplan einen (Microbit) Schaltplan zeichnen
(Microbit Schaltplan -》erstes Bild)

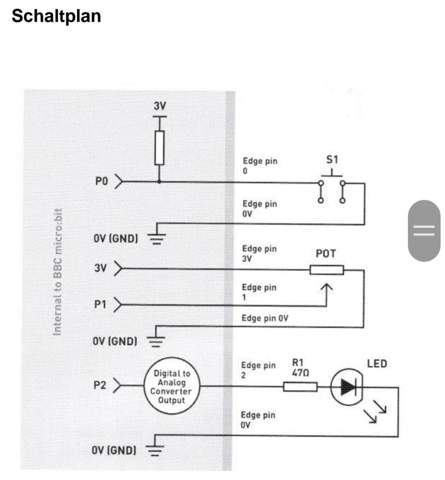

(Vorhandener Schaltplan -》zweites Bild)
Ich kann meistens schlecht ablesen von wo bis wo der Strom fließt. Es heißt ja auch der Strom fließt von 3V bis zu GND. Nur ist es manchmal so, dass die Pins 0,1,2 die Eingabe/Ausgabe ersetzen können. Nehmen wir an Pin 0 würde die Ausgabe ersetzen dann fließt der Strom von GND bis zu Pin 0, oder?
1 Antwort
Das erste Bild ist kein Schaltplan, sondern eine symbolische Ansicht der Kontakte auf der Platine.
Du musst einfach nur deine Bauteile Taster, LED, Widerstand und Potentiometer an die richtigen Kontakte der Platine löten.
https://microbit-micropython.readthedocs.io/en/latest/pin.html
Bzw. besser ein Breakout-Board verwenden, auf dem gelötet wird und das Microbit-PCB in den Connector des Breakout-Boards einstecken.
