Ich benötige Hilfe bei einem Synchronen 3 Bit Schaltung?
Ich habe eine Aufgabe in der Uni bei welcher ich nicht weiter komme. Hierzu folgende Aufgabenstellung:
Bitte konstruieren Sie eine synchrone Schaltung, die an den Q-Ausgängen der flankengesteuerten JKFlip-Flops die logischen Werte der gegebenen Wertetabelle realisiert. Erstellen Sie für die Beschaltung der Eingänge der JK-Flip-Flops jeweils ein KV-Diagramm. Berücksichtigen Sie zur Erstellung der KVDiagramme alle Eigenschaften der JK-Flip-Flops. Ermitteln Sie für die Beschaltung des JK-Flip-Flops, das Ausgang A realisiert, die DMF. Für die Beschaltung der beiden JK-Flip-Flops, die Ausgang B und Ausgang C realisieren, ermitteln Sie die KMF. Skizzieren Sie die von Ihnen konstruierte Schaltung und überprüfen Sie die Funktion.
Ich werde dazu noch Bilder hinzufügen von dem erstellten Zustandsdiagramm

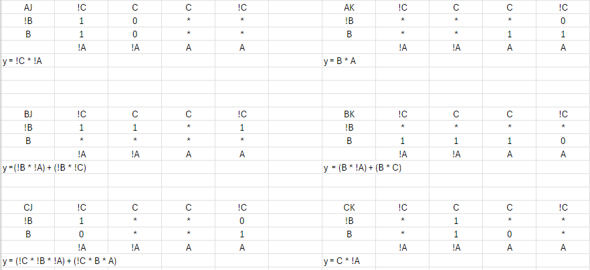

sowie den KV Diagrammen.
Ich bitte dringend um Hilfe und bedanke ich schonmal im Voraus für jede Antwort.
1 Antwort
Du hast 3 JK-FFs und somit 3 Ausgänge, QA, QB und QC. Diese sind in deiner Tabelle als A, B und C betitelt. Jeder JK-FF hat zudem zwei Eingänge, J und K.

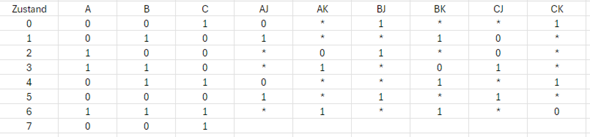

Damit die Sequenz in der vorgegebenen Folge eingehalten wird, musst du nun sicherstellen, welche Signale an den jeweiligen FFs sequenziell anliegen dürfen. Dafür ist die Folgezustandstabelle.
Aus dieser Tabelle (die mittlere) musst du nun für jeden einzelnen Eingang ein KV-Diagramm erstellen. Für J_A einen, für K_A einen, für J_B einen, für K_B einen usw. Du hast somit je KV-Diagramm 3 Variablen (A, B und C). Aus diesem Diagramm ermittelst du die Gleichung für je einen Eingang.
D.h. das KV-Diagramm für J_A gibt dir die Gleichung
J_A = ....
