Funktionspläne erstellen?

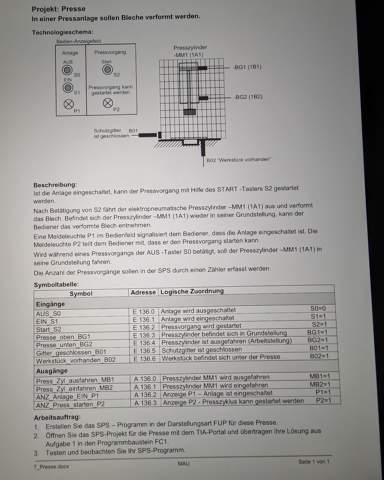

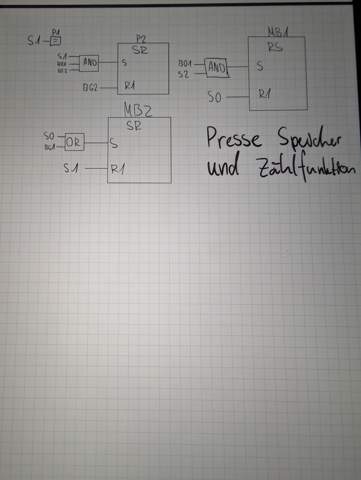

Guten Tag, ich hätte da mal ne Frage :). Und zwar muss ich für die Schule Funktionspläne erstellen können mit AND, OR, Negation und Speicher, allerdings verstehe ich es nicht so ganz wenn mein Lehrer mir das erklärt. Kann jemand von euch mal über meine Aufgaben schauen und mir sagen, ob ich das richtig gelöst habe? Vielleicht kann mir jemand ja auch einen hilfreichen Tipps geben, da ich morgen schon die Arbeit datüber habe.

Mfg

Answer 1

[AMG38]

Du kannst es ja mit strukturiertem Text selbst kontrollieren.

Für die Freigabe zum Ausfahren des Presszylinders könnte man die Bedingung äußern:

Wenn

• Anlage eingeschaltet,
• und Schutzgitter geschlossen
• und Werkstück vorhanden
• und Presszylinder in Grundstellung

Dann

• Anzeige: Pressen kann gestartet werden

usw...

Comments

[Prggmdr]

Heißt das, es gibt unterschiedliche Weisen solche Aufgaben zu lösen?

[RareDevil]

@Prggmdr

Durchaus...
