Raspberry Pi Pico Relais?
Hallo zusammen,
ich habe gerade ein Projekt mit dem Raspberry Pi Pico, und zwar möchte ich per Taster ein Relais schalten. Es funktioniert auch alles. Sobald ich aber das Relais an die 12 v anschließe ausgangsseitig und ich die Schaltung ausführe, stürzt das Programm vom Pico ab.
Kann sich jemand den Fehler erklären
Schalter: GPIO 16 und GND
Relais: 3.3V, GND und GPIO 20
Programmcode:
taster = Pin(16, Pin.IN, Pin.PULL_UP)
Relais = Pin(20, Pin.OUT)
while True:
if taster.value() == 0:
Relais.value(1)
else:
Relais.value(0)
utime.sleep(2)
Und wir sollen jetzt erraten, wie du das Ding verdrahtet und programmiert hast?
Sorry hab's ergänzt ;)
2 Antworten
Ohne ein Schaltbild oder wenigstens ein Foto von deinem Aufbau können wir wieder nur raten, was du konkret wie verbunden hast. Vorher war auch die Rede von 12 V, jetzt 3,3 V, was heißt bei dir ausgangsseitig...?! Was für ein Relais überhaupt?
Ich weiß auch nicht, was du unter "abstürzen" verstehst.
Möglich ist, dass du dir durch deine Beschaltung die Versorgungsspannung des Pi runterreißt (z.B. kurzschließt oder einfach überlastest) und damit ein Reset passiert. Aber das ist nur geraten, weil man aus deinen Angaben nicht viel entnehmen kann.

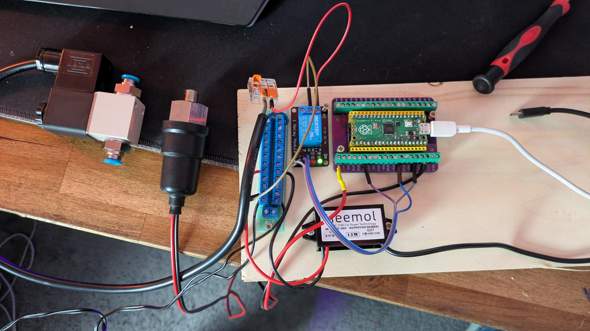

Ich hab noch ein Foto hinzugefügt.
Die 3.3v sind die 3.3v vom Raspberry
Das Raspberry solle ein Relais schalten, an dem ein Verbraucher angeschlossen ist, der mit 12v läuft
emf oder spannungsspitzen in der versorgung vom rpi. dem komischen noname wandler da unten würde ich nicht vertrauen wollen.
