Aufgabe Statik/Freimachen?

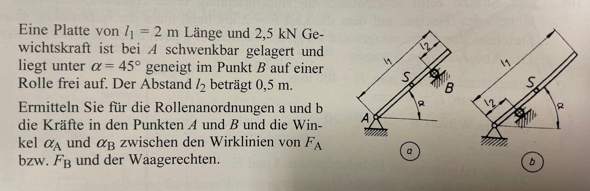

Könnte mir bitte jemand bei dieser Aufgabe helfen? Ich soll die Körper erster freimachen und die Kräfte einzeichnen
1 Antwort
Das sind ja eigentlich zwei Aufgaben?
Das Vorgehen ist in beiden Fällen aber relativ einfach, es muss kein kompliziertes Gleichungssystem gelöst werden.
Zur 1. Aufgabe: Die Räder können keine Kräfte parallel zur Ebene aufnehmen. D.h., die ganze zur Ebene parallele Komponente der Kraft F muss durch die Zugstange kompensiert werden. Daraus folgt die Druckkraft Fd. Über eine Gleichung für die Drehmomente bez. z.B. A2 ergibt sich die Achslast FA1 und damit dann auch FA2.
Zur 2. Aufgabe: Aus dem Momentengewicht bez. Punkt A folgt sofort die Kraft B. Diese wirkt natürlich senkrecht zur eingezeichneten schiefen Unterlage.
Nun 2 Gleichungen für das Kräftegleichgewicht in horizontaler und vertikaler Richtug aufstellen; daraus folgen die Komponenten FAx und FAy und damit auch die Richtung der Wirkungslinie.
