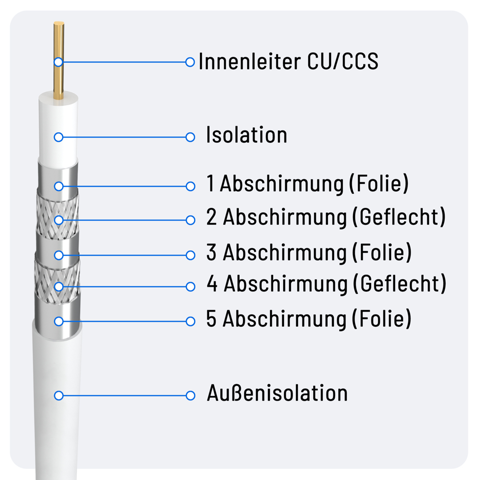

Gute Koaxial Kabelwerte oder besseres Koaxialkabel verwenden?

Wir berechnen die Leistung am Ende des Kabels für 20 Meter Seatex 10 Kabel mit 2 N-Steckern bei 160 MHz und einer Eingangsleistung von 25 Watt.

1. Dämpfung des Seatex 10 Kabels bei 160 MHz

Laut Datenblättern für Seatex 10 (z.B. auch bekannt als H 2000 Flex):

• Dämpfung bei 100 MHz: ca. 3,8 dB / 100m
• Dämpfung bei 200 MHz: ca. 5,3 dB / 100m

Da 160 MHz zwischen 100 MHz und 200 MHz liegt, interpolieren wir den Wert:

• Frequenzintervall: 200 MHz−100 MHz=100 MHz
• Dämpfungszunahme im Intervall: 5,3 dB/100m−3,8 dB/100m=1,5 dB/100m
• Anteil von 160 MHz im Intervall: (160 MHz−100 MHz)/100 MHz=60/100=0,6
• Dämpfung bei 160 MHz: 3,8 dB/100m+(0,6×1,5 dB/100m)=3,8+0,9=4,7 dB / 100m
• Dämpfung pro Meter: 4,7 dB / 100m=0,047 dB / m
• Dämpfung für 20 Meter Kabel: 0,047 dB/m×20 m=0,94 dB

2. Dämpfung der N-Stecker bei 160 MHz

• Für zwei hochwertige N-Stecker liegt die Dämpfung bei dieser Frequenz weiterhin bei etwa 0,15 dB pro Stecker.
• Gesamtdämpfung für 2 N-Stecker: 2 Stecker×0,15 dB/Stecker=0,3 dB

3. Gesamtdämpfung des Systems

• Gesamtdämpfung = Kabeldämpfung + Stecker-Dämpfung 0,94 dB+0,3 dB=1,24 dB

4. Berechnung der verbleibenden Leistung bei 25 Watt Eingangsleistung

• Leistungsverhältnis (Pout​/Pin​): Pout​/Pin​=10(−1,24/10) Pout​/Pin​=10−0,124 Pout​/Pin​≈0,7516 (Das bedeutet, es verbleiben ca. 75,16% der Leistung)
• Verbleibende Leistung (Pout​): Pout​=Pin​×(Pout​/Pin​) Pout​=25 Watt×0,7516 Pout​≈18,79 Watt

Ergebnis:

Am Ende von 20 Metern Seatex 10 Kabel mit 2 N-Steckern stehen bei einer Eingangsleistung von 25 Watt auf 160 MHz noch etwa 18,79 Watt Leistung zur Verfügung.
