Wie muss ich die Stecker anschließen?
3 Antworten
Der HD Audio ist normalerweise weiter links von deinem Bild.
Der Rest ist beschriftet. Du findest das auch nochmal größer im Handbuch des Mainboards, was du wie stecken sollst.

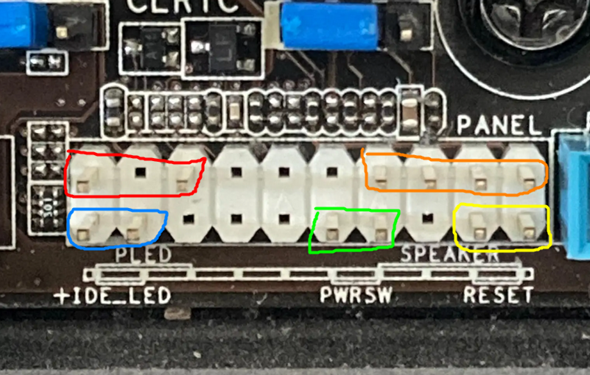

Rot - Power LED (PlusMinus beachten, wenns nicht leuchtet, tauschen)
Blau - IDE Led, oder auch HDD LED, Plus gehört nach LINKS
Orange - Speaker wenn du hast
Grün - Powerswitch
Gelb - Resetswitch
Bei den beiden Switchen gibt es kein + und -
Die beiden Bilder passen nicht zusammen. Im oberen Bild werden die LED und Schalter vom Gehäuse eingesteckt. Der HD Audio Stecker hat einen eigenen Port der auch so beschriftet ist. Im Notfall im Handbuch schauen.
Grüße
Nicht auf dem ersten Bild, dies ist der F-Panel.

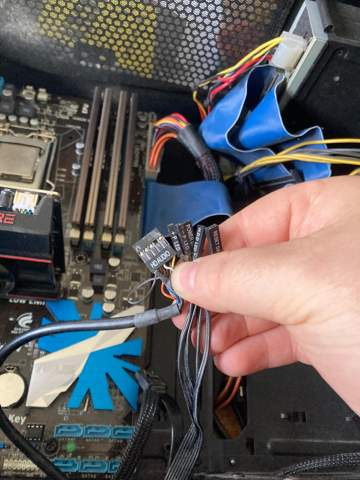

Was Du im 2ten Bild hast ist der Audioanschluß für Audio und Micro vorne am Gehäuse. Meistens ist der Steckplatz, wenn Du auf das Board schaust auf der linken Seite unten.
