Wie montiere ich meine neue Gegensprechanlage?

Hallo! Ich möchte gerne meine Gegensprechanlage austauschen, kenne mich aber nicht aus, welches Kabel wohin gehört. Also es sind 6 Kabel (grün, gelb, braun, schwarz, blau und weiß (wobei das weiße in der alten Anlage nicht gebraucht wird))

Ich weiß, dass die Kabel da unten bei der neuen Anlage hin müssen, nur weiß ich nicht, welches wohin gehört.

Kann mir da vielleicht jemand weiterhelfen?😊

Answer 1

[Transistor3055]

Die alte Anlage scheint eine Urmet 1131 zu sein (Aufschrift auf der Platine).

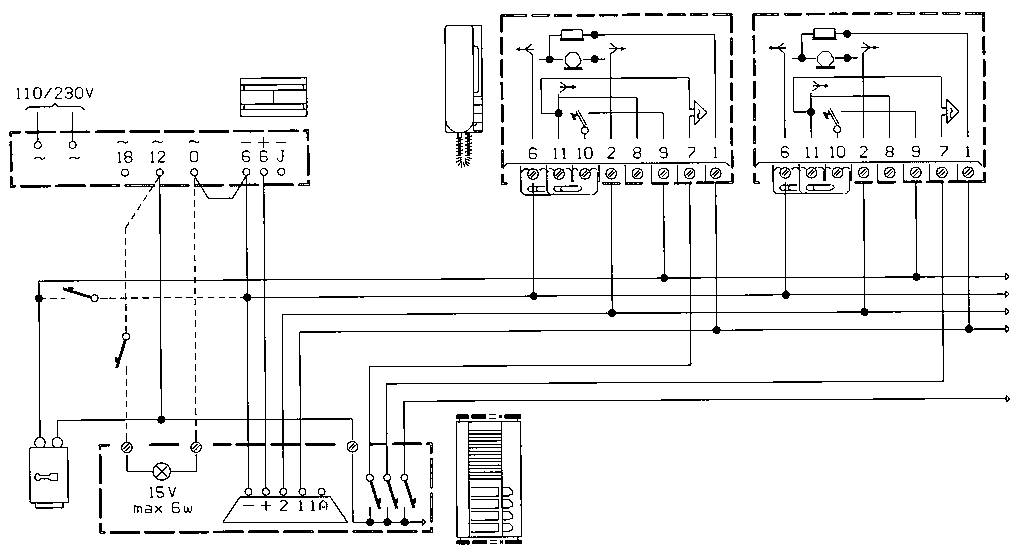

Hier habe ich ein Schaltplan "gegoogelt". Dieser ist vielleicht ganz hilfreich:

https://www.poradte.cz/picture/2021/2816425o.jpg

hier habe ich den Schaltplan gefunden:

https://www.poradte.cz/domacnost-a-bydleni/53986-urmet-1131.html

PS:

Hier ein Handbuch (125 Seiten) zur Anlage:

https://www.manualslib.de/manual/47072/Urmet-Domus-1131.html

Viel Erfolg!

Woher ich das weiß: Recherche

Answer 2

[Andy7754]

die Zahlen sind doch oben noch mal beschriftet, musst halt mit nem Multimeter herausfinden wo die Spannung anliegt / der Schalter ist / Audio ist.

Klingel - Schalter findet man raus indem jemand unten drückt (Kontakt wird geschlossen)

Strom: wo Spannung anliegt (wenns Wechselspannung ist, sollte man noch ne Gleichrichterdiode vorschalten) (und wenns brummt noch nen 220 MikroF Kondensator dranhängen)

Audio: hmm müssten dann die verbleibenden Kabel sein :-)

wEnn der Schaltplan der alten Anlage noch vorhanden ist kann man leicht herausfinden was wo hin gehört. bzw. mit nem bild des Schaltplans. ansonsten hilft Elektriker..

Comments

[bellabusiness22]

Danke dir! :)

Answer 3

[heilaw]

Von sowas sollte man als Laie, mit wenig Ahnung von der Materie, die Finger davon lassen. Da sollte schon ein Fachmann ran.

Woher weißt du denn, dass das Haustelfon zur Außenstation passt? Oder umgekehrt.

Comments

[Schurschi1510]

Lass ihn ruhig machen. Der Elektriker freut sich über die Arbeit xD
