Samsung UE75RU7179U – Streifen im Bild nach Mainboard-Tausch – kein Menü sichtbar (Mainboard BN94-14884Y)?
Hallo zusammen,

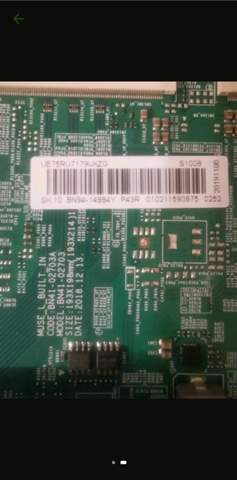

ich habe bei meinem Samsung UE75RU7179U das Mainboard selbst gewechselt, da das alte defekt war. Eingebaut habe ich ein gebrauchtes Ersatz-Mainboard mit der Nummer BN94-14884Y. Der Fernseher startet, aber:
Das Bild zeigt Streifen und Verfärbungen
Ich sehe kein Menü mehr (auch kein OSD)
Ich war bereits im Service-Menü und habe einen Reset gemacht
Habe z. B. LVDS Format auf JEIDA gestellt
TV mehrfach vom Strom getrennt, aber die Streifen bleiben
Ich vermute, es liegt an einer falschen Einstellung wie LVDS Bit Depth, Panel ID, Flip, Panel Auto Detection oder Ähnlichem – weil das neue Board natürlich ursprünglich auf ein anderes Panel eingestellt war.
Ich will das selbst lösen und nicht hören, dass ich einen Techniker holen soll – ich möchte lernen, was wie funktioniert und wie man das bei Samsung anpasst.
Frage:
Welche Werte im Sub Option / Control Menü muss ich anpassen, damit das Bild korrekt läuft (kein Flackern, keine Streifen) und das Menü wieder sichtbar wird? Gibt es vielleicht auch typische Panel ID-Werte für dieses Modell?
Bin dankbar für jede Hilfe von Leuten, die sich mit Service-Menüs, Panel-Konfiguration und Mainboard-Tausch bei Samsung TVs auskennen.
3 Antworten
Panelnummer
Ich bin zwar kein Servicetechniker aber das könnte auch ein schlecht sitzendes Flachbandkabel sein
Findest Du auf dem Panel die Panelnummer? In dem Modell können unterschiedliche drin sein.
Panel ID 75A6AF0 oder NN075HGLV5H
LVDS Format V-by-One (nicht JEIDA!)
Bit Depth 10bit
Channel Dual oder V-by-One
Panel Auto Detection Off
Flip/Mirror Off
T-CON Option evtl. auf Samsung_3D setzen (je nach Menüstruktur)
FRC Off
Local Dimming On (wenn vorhanden)
Hinweise:
Wichtig: Dein Problem (Streifen, kein OSD) deutet sehr eindeutig darauf hin, dass aktuell JEIDA oder 8-bit LVDS eingestellt ist – diese Konfiguration passt nicht zu einem V-by-One UHD Panel. Du musst unbedingt auf V-by-One, 10bit, Auto Detect: OFF, und eine passende Panel ID umstellen.
Nach jeder Änderung: TV vom Strom trennen (nicht nur ausschalten!), um die Änderungen korrekt zu übernehmen.
Wenn du mehrere ähnliche Panel-IDs zur Auswahl hast, probiere 75A6AF0, 75A1AF0 oder 75A8AF0.
Super ich probiere es später mal aus und berichte
Ja, CY-NN075HGLV5H das steht auf meinem tv
