Plattenspieler mit Chinch Kabel?
Also.... ich habe den alten Plattenspieler meines Vaters aus'm Keller ausgegraben und möchte mir auch wieder gerne seine alten Platten anhören. Der Plattenspieler ist ein
80'ern und ist in einem gutem Zustand. Allerdings fehlt mir jegliches "Zubehör" und das nötige Fachwissen ihn korrekt anzuschließen. Könnte mir da jemand ein wenig Rat geben was ich brauche und woher ich das bekommen könnte?
Hinten an dem Plattenspieler sind neben dem Stromkabel die beiden Cinch Stecker (so nennen die sich glaub ich). Das war's. Es ist kein Erdungskabel vorhanden und anscheinend war es das auch nie.
3 Antworten
Das Erdungskabel hast Du ja sogar im Bild neben den Chinch-Kabeln. Zudem benötigst Du aber einen Verstärker mit Phono-Vorverstärker (siehst Du am Phono-Eingang) und natürlich Lautsprecher.
Ein Erdungskabel ist aber auf dem Bild ganz links zu sehen, oder ist das der Netzanschluss?

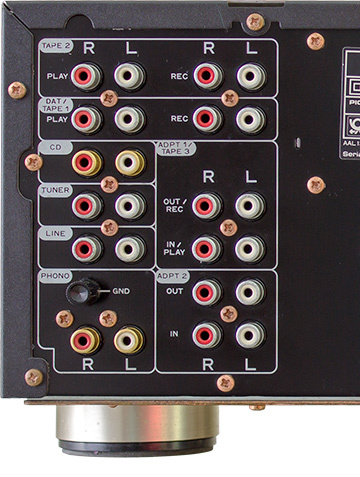

Im unteren Bild siehst du beispielhaft die Rückseite eines Hi-Fi Verstärkers.
Ganz unten links, da wo Phono steht, ist der Eingang für den Plattenspieler.
Die Cinch-Kabel vom Plattenspieler werden nun farblich passend, also Rot zu Rot und Weiß zu Weiß eingestöpselt.
An die Rändelschraube über den Cinch-Buchsen, da wo GND steht schließt du die Kupferlitze des dritten Anschlusses auf deinem Bild an. Dazu schraubst du die Rändelschraube etwas heraus (aber nicht ganz raus) legst die Litze des Drahtes des Plattenspielers unter die kleine Zahnscheibe und schraubst die Rändelschraube wieder fest.
Nun wählst du als Eingangsquelle am Verstärker Phono aus.
Schließt jetzt den Plattenspieler an eine Steckdose an, legst die Platte auf und hebst den Tonarm hoch und legst ihn vorsichtig auf die Einlaufrille der Schallplatte.
Du brauchst einen Verstärker mit Phono Ausgang
Phono Eingang. Der Plattenspieler gibt das Tonsignal an seinem Ausgang raus. Logischerweise passt zu einem Ausgang nur ein Eingang.
