Platten verschieben, kann jemand helfen?
Ich muss diese 3 Platten (Maße ca 60 auf 50 Cm jeweils und ca 4 bis 5 KG Gewicht) die übereinander liegen so ausfächern und wieder einfächern. Dazu kann ich jedoch nur einen einzigen Motor verwenden und es müssen beide Richtungen autonom funktionieren. Ich komme einfach nicht mehr weiter. Kann mir da bitte jemand helfen :)? [Die 3 Platten sind genau übereinander, man sieht hier das 3d Modell nur von Nord-West wenn man so will xd]
MFG Silas
und danke für alle Antworten im Vorherein
1 Antwort
Für den Antrieb mit nur einem Motor habe ich diese Idee:

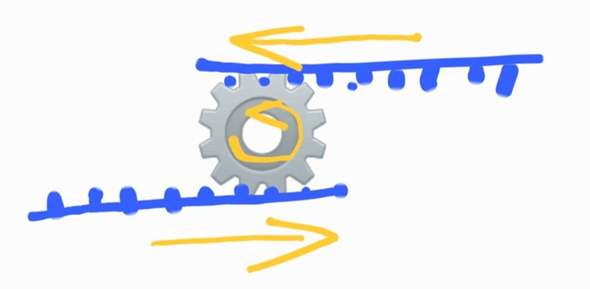

Das blaue sollen Zahnstangen sein, am Zahnrad in der Mitte sitzt der Motor.
Wenn eine Zahnstange oben auf dem Zahnrad liegt (bzw. bei waagerechte Lage des Rades dahinter), die andere darunter (bzw. davor), bewegen sie sich gleichzeitig und gleichmäßig jeweils in entgegengesetzte Richtung.
Wenn der Motor in Pfeil-Richtung läuft, schieben sich die Platten zusammen, wenn er in Gegenrichtung läuft, auseinander.

Oh ja perfekt. Das Hatte ich auch schon überlegt. Vielen lieben Dank für die Antwort
