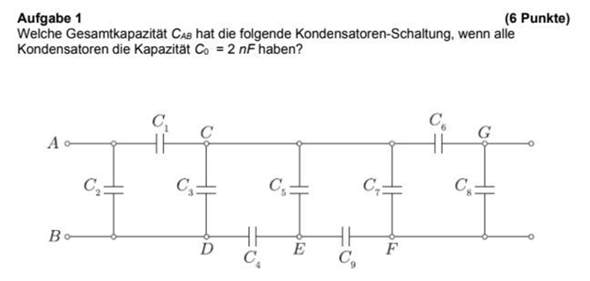

Kondensatoren Aufgabe?
Hallo zusammen,
kann jemand mal überprüfen ob das richtig ist? Wäre sehr sehr sehr lieb!
Habe als Gesamtergebnis= 0.9nF raus
1 Antwort
0,9 nF ist auf jeden Fall falsch, denn C2 hat ja schon 2 nF, also muss der Wert größer als 2 nF sein.
Die Grundidee Deiner Rechnung ist richtig, aber irgendwie ist mir das zu chaotisch.
Eine solche Aufgabe mit 9 Kondensatoren zu stellen, finde ich irgendwie bescheuert. Weniger hätten auch gereicht. Ich rechne also hier mit konkreten Zahlenwerten.
Ich vermute, dass die Kapazität zwischen A und B gesucht ist.
C6 und C8 in Reihe = 1 nF
Dazu C7 parallel = 3 nF
Dazu C9 in Reihe = 1,2 nF
Dazu C5 parallel = 3,2 nF
Dazu C4 in Reihe = 1,231 nF
Dazu C3 parallel = 3,231 nF
Dazu C1 in Reihe = 1,235 nF
Dazu C2 parallel = 3,235 nF
Aber Vorsicht: Ich kann mich auch verrechnen 😉.
