Kondensator bei Laptop durchgebrannt?
Mein Laptop (Acer Predator Helios 300) hat vor ein paar Tagen aufgehört zu funktionieren (Keine Lade-LED, Kein Power-On, Kein Stromfluss). Habe das Ding dann mal auseinandergenommen und allerlei Sachen gemessen. Soweit scheint nicht auffällig bis auf die Tatsache, dass trotz keinem Kurzschluss kein Strom fließt ( Batterie geladen, Netzteil funktioniert).

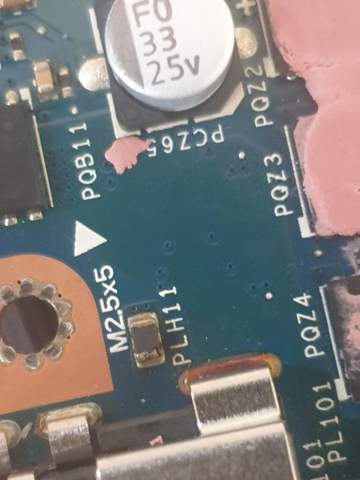

Zur eigentlichen Frage: Ich habe dann gesehen dass einer der Kondensatoren am Powersupply augenscheinlich kaputt ist.
Kann das das (einzige) Problem sein?
Vielen Dank schonmal im voraus!!

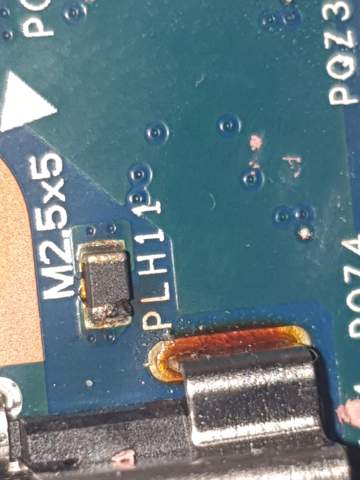

Hier noch ein schärferes Bild. Gemeint ist PLH11
2 Antworten
Ich würde nach Bauform und Farbe eher auf eine SMD Induktivität oder Ferritperle tippen. Ein Kodensator wäre vermutlich braun nicht grau zumindest in dem Formfaktor.
PCB Markierung passt auch nicht zu einem Kondensator.
Wenns eine Ferritperle ist kannst du die Probeweise auch überbrücken.
Ich würde aber vorher nachmessen welche Schaltungsteile das Bauteil überbrückt.
Ich schau gleich mal im schaltplan was das genau ist
Bist du dir sicher dass das ein Kondensator ist? Sieht für mich eher nach einem Widerstand aus
Ist vermutlich ein Widerstand. Sieht für mich aber, soweit man das auf dem Foto erkennen kann, nicht wirklich verdächtig aus
Ich versuch mal schnell ein genaueres Bild zu machen
Ja jetzt sieht man eindeutig dass da was weggeschmolzen ist. Wird nur schwierig einen Ersatzwiderstand zu beschaffen ohne Schaltplan und ohne Bezeichnung auf dem Bauteil selbst. Außerdem kann es natürlich sein dass irgendwo noch ein anderer Defekt lauert durch den der Widerstand erst durchgebrannt ist
Denkst du ein reperaturshop kann helfen oder schlechte Karten?
Kommt auf den Shop an, aber schau mal hier https://www.badcaps.net/forum/troubleshooting-hardware-devices-and-electronics-theory/troubleshooting-laptops-tablets-and-mobile-devices/schematic-requests-only/93861-predator-helios-300-la-k862p-schematic
Da scheint jemand den Schaltplan gepostet zu haben
Könnte auch ein Widerstand sein ja, ich jab keinen genauen Schaltplan gefunden
