Kann mir jemand die Aufgabe erklären?
Ich lerne gerade für eine Schulaufgabe und verstehe die Aufgabe nicht. Kann mir jemand helfen?

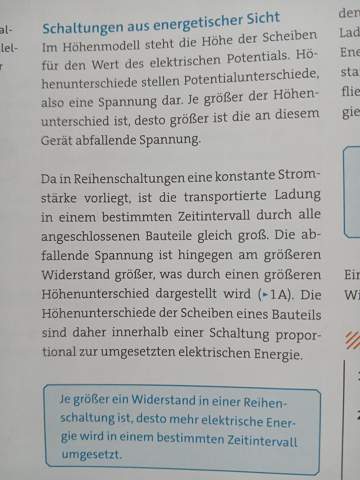

Hier ist noch der Text, der unter der Abbildung stand.
Und der Begleittext zur Aufgabe wäre was?

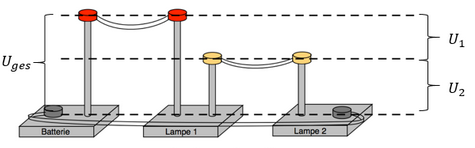

Da steht nicht mehr. Das was abgebildet ist, ist ein Höhenmodell und eine Reihenschaltung, mehr weiß ich auch nicht
2 Antworten
Der "Höhenunterschied", also die Potentialdifferenz ist am ersten Widerstand am größten (vom rechten roten Punkt zum links davon befindlichen grünen Punkt)
Am ersten Widerstand liegt die größte Spannung an. Von daher ist er der größte Widerstand
hier gibts weitere Infos zum Höhenmodell:
Das ist wieder mal ein typisches Beispiel der neuartigen Aufgaben. Früher wurden Spannungsmesser eingezeichnet, heute wird das mit einem "Höhenmodell" versucht zu erklären, was aber mehr verwirrt als hilft
Also gab's doch einen Begleittext...😆
Wenn die Höhe der Verbindung das Potenzial sein soll, dann fällt am linken Widerstand schon mehr als die Hälfte der Quellspannung ab: R1 ist somit der größere.
