Kann jemand bitte helfen?

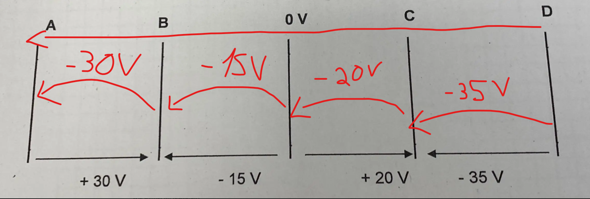

Ich bin in der 12. Klasse und habe eine Aufgabe bekommen, In der ich die Spannung zwischen den Punkten D-A ermittle das Fach ist Elektrotechnik. Es geht hier um Potenzial. Ich brauche dringend die Lösung. Falls sich jemand damit auskennt,

bitte helfen

Answer 1

[AMG38]

D ist dein Bezugspunkt. Von diesem beginnend machst du deine Zwischenspannungen. Du zählst in deiner Pfeilrichtung von rechts nach links. Stimmt die bereits eingezeichneten Richtung mit deiner Richtung überein, übernimmst du das Vorzeichen der angegebenen Spannung. Stimmt die Richtung mit deiner nicht überein, drehst du das Vorzeichen der Spannung.

Nun addierst du deine Pfeile.

$U_{D-A}=U_{DC}+U_{C0}+U_{0B}+U_{0A}$

$U_{D-A}=-35V-20V-15V-30V=-100V$

Etwas gedanklich vielleicht nachvollziehbarer:

D liegt um +55V über der Null. A hingegen ist mit -45V weit unterhalb der Null. Von oben 55V bis herunter zu -45V liegt der Abstand betragsmäßig bei 100V.

Comments

[Nixmandx]

Bro antworte bitte

[verreisterNutzer]

Der Bezugspunkt ist immer 0V nicht D oder ?

[verreisterNutzer]

Also ist die Antwort jetzt -100 oder 100V

[verreisterNutzer]

Dankeschön könntest du auch die Lösung von B-0 geben

[AMG38]

@verreisterNutzer

Wenn von 0 nach B wie angegeben -15V liegen, was kann dann von B nach 0 sein? Überleg mal.

[verreisterNutzer]

@AMG38

+15V

[verreisterNutzer]

@AMG38

Also von B-0 +15V und von D-A -100V ?
