Informatik schaltungen?
Hallo
Ich suche nach einer fertigen Zeichnung einer Schaltung Y = ( a nor b) and (c and d). Diese soll Ansi/Idee std 91/91a-1991 entsprechen. Leider habe ich keine ahnung davon und weiß noch nicht mal was ich gerade schreibe, aber im Internet finde ich auch nix dazu
1 Antwort
Von gutefrage auf Grund seines Wissens auf einem Fachgebiet ausgezeichneter Nutzer
Elektrik, Elektrizität, Widerstand

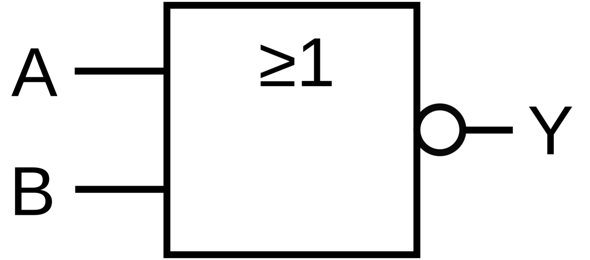

Das ist ein NOR-Gatter
Die Darstellung entspricht dem ANSI/IEEE Standard.

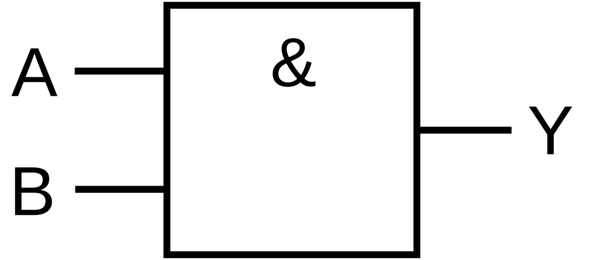

Das ist ein UND-Gatter
Jetzt musst du nur noch deine individuelle Gleichung mit dem Schema zeichnen.
Tipp: Du brauchst einen NOR- und zwei UND-Gatter.
