Wie heißt der Anschluss?
Weiß jemand wie der Anschluss heißt und was das für ein Gegenanschluss sein muss?

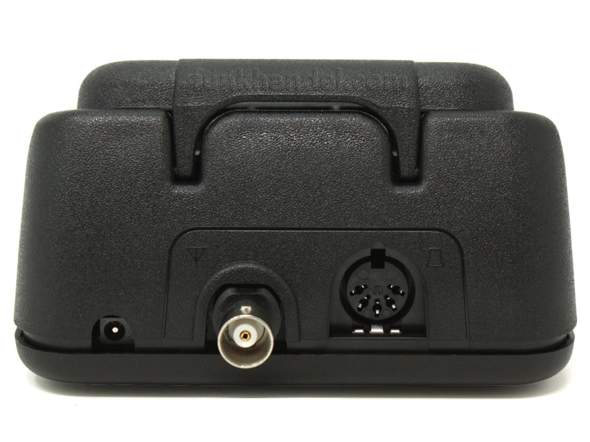

Das ist im Übrigen der Anschluss für eine externe Signalisiereinrichtung vom Oelmann LX4 Heimzusatz. (Feuerwehr Meldeempfänger)
2 Antworten
Von links nach rechts betrachtet haben wir hier erst mal eine Hohlsteckerbuchse. der passende Stecker ist im Wesentlichen ein Röhrchen, bei dem die Innenseite meistens den Pluspol darstellt, während die Außenseite für den Minuspol zuständig ist. ein Symbol wie dieses zeigt die Polarität:
(+)---o)---(-)
In der Mitte das ist eine sogenannte BNC Buchse. Seine größte Verbreitung fand oder findet dieses Bayonettystem neben der Antennentechnik auch in der Messtechnik z.B. bei Köpfen von Osziluskopen, aber auch in der hochwertigen, analogen Videotechnik und in den 1980er und frühen 1990er Jahren in der Netzwerktechnik beim sogenannten Thin Ethernet, welches auf Grund der niedrigen Datenrate, der aufwändigen Installation aber auch der Störanfälligkeit als bald durch twistet Pair Technik abgelöst wurde.
Daneben dann eine DIN Buchse. Hier in der Ausführung 5polig / 180° Diese Ausführung wird mit historischem Hintergrund auch gerne als Diodensteckerbezeichnet.
Wie diese hier belegt ist. das wissen wir leider nicht.
Wenn das hier dein Pager ist, dann ist das eine, inzwischen nicht mehr so häufig verwendeter DIN-Rundstecker 5-pol 180°. Das war früher der übliche Stecker für HiFi-Anlagen, bevor sich die Japaner mit Chinch durchgesetzt haben.
Joa, alles bisschen älter bei uns…
Dankeschön.
