wheatstonesche brücke Ux?
Servus,

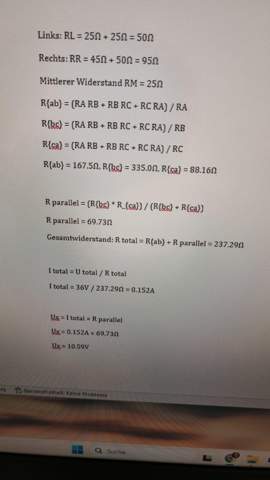

Ich muss Ux Ausrechnen und komme nicht mehr weiter. Ich will die die Dreieckstern Umformung benutzen und wenn ich bei Multisim das ganze nachbaue kommt auch was anderes laufend raus. Messe ich bei Multisim richtig überhaupt? Ist meine Rechnung richtig oder nicht? Ich bekomme die Krise, bin für jede Hilfe dankbar! Im Bild einmal die Schaltung und das was ich bei Multisim gebaut habe und was ich ausgerechnet habe.
3 Antworten

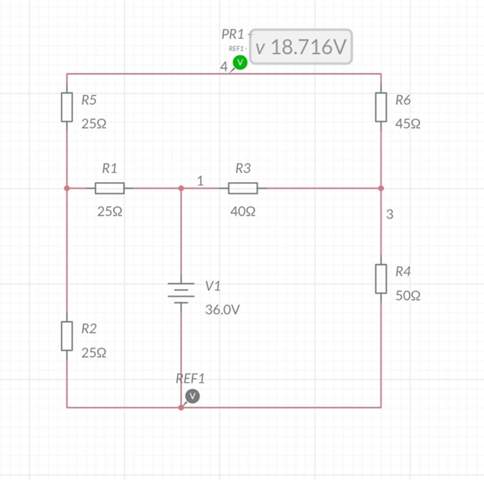

Die gesuchte Spannung Ux liegt doch in Deine Multisim-Skizze zwischen punkt 4 und Punkt 1 (der Pluspol der Quelle).
Rechnerisch geht es z.B durch Stern-Dreieck-Wandlung BEIDER Sterne in Deinem Bild oben.
Messe ich bei Multisim richtig überhaupt?
Der angezeigte Spannungswert bei dir ist nicht Ux, sondern wie unten in blau dargestellt die Spannung bezogen auf REF1.
Ux kannst du jetzt aber auch ganz einfach berechnen:
Ux = 18,716 V - 36 V
= -17,284 V
Ich würde mir einfach die Spannung zwischen linkem und rechtem Knoten ausrechnen und dann 2x belasteter Spannunsteiler links und rechts. Dann hast du alle Potenziale eindeutig.
Außerdem hast du eine falsche Referenz für Ux in deinem Multisim. Nachgerechnet hab ich nichts, sitze gerade im Zug.
Bei der Rechnung mit Stern-Dreieck hast du dich irgendwo vertan...
