Wahrheitstabelle ein Rückwärtszähler asynchron nach dem Aiken-code?
Guten Tag
kann jemanden mir helfen bitte die Übung zu bearbeiten ...
Danke im voraus
.
1 Antwort
Was genau verstehst du denn nicht?
Wenn gefordert ist, dass die Wahrheitstabelle nach dem Aiken-Code aufgebaut werden muss, dann berücksichtigst du lediglich die Zählreihenfolge des Codes.
"Üblicher" BCD-Code:
8-4-2-1
Aiken-Code:
2-4-2-1
Edit, da nachträgliche Fotos:

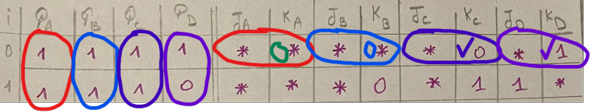

Habe jetzt nicht die ganze Tabelle kontrolliert, aber die erste Zeile enthält schon mal Fehler.
Du baust eine Folgezustandstabelle auf. Die erste Zeile für die FF-Eingänge (J/K) enthält jene Werte, die anliegen dürfen, damit der Zustand des jeweiligen Ausgangs (Q) in der nachfolgenden Zeile folgt.
Du siehst, dass QA, QB und QC bei der zweiten Zeile weiterhin = 1 bleiben sollen. Deshalb ist es nicht egal, welches Signal auf deren Eingänge anliegt.
Es darf auf jeden Fall nicht "geKillt" werden und es dürfen auch nicht J und K gleichzeitig 1 sein, weil sonst der Ausgang toggelt.

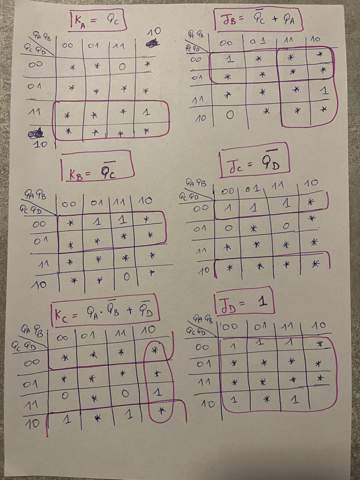

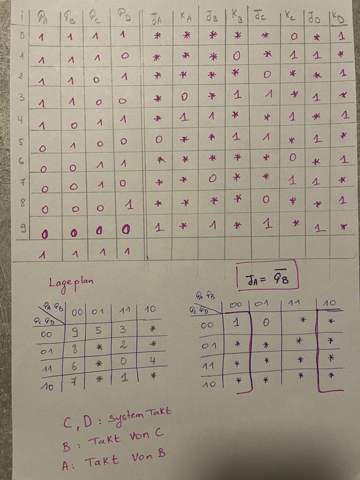

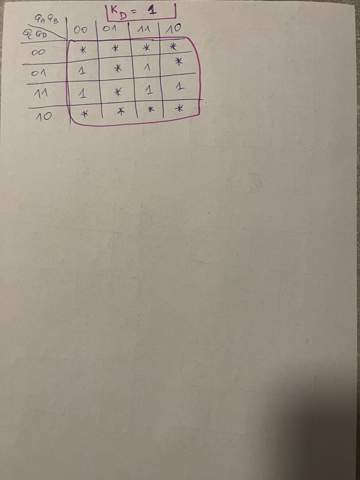

Danke für die Antwort! Ich habe die Fotos jetzt hochgeladen, aber irgendwie hat es auf dem Digi-Board nicht geklappt. Deswegen dachte ich, dass ich vielleicht beim Lösen einen Fehler gemacht habe.
