Strom?
Was bedeuten diese ganzen Zeichen??
3 Antworten

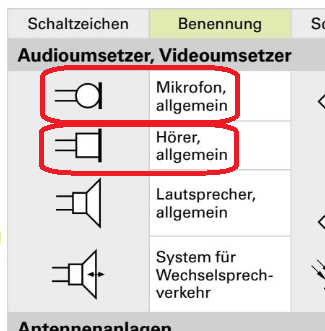

Das Quadrat mit der Linie ist ein „Hörer“. Der Kreis mit der Linie ist ein „Mikrofon“.
Siehe beispielsweise: Auszug aus dem „Tabellenbuch Elektrotechnik“ des Europa-Verlags...

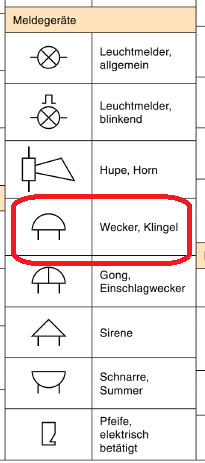

Das halbkreisförmige Symbol ist ein „Wecker“. [Bzw. da da ein „~“ eingezeichnet ist, ist es genauer ein „Wechselstromwecker“. Also ein Bauteil, welches ein Wecker-Geräusch von sich gibt, wenn man dort Wechselspannung anlegt.]
Siehe beispielsweise: Auszug aus dem „Christiani-Tabellenbuch Elektrotechnik“
Die drei Kontakte bei „HU“, die mit einer gestrichelten Linie miteinander verbunden sind, sind Kontakte, welche aufgrund einer entsprechenden mechanischen Verbindung gemeinsam miteinander geschlossen bzw. geöffnet werden. [Vermutlich, wenn der Hörer abgenommen bzw. aufgelegt wird.]
Dann hat man noch einen Kontakt bei „ÖT“. [Ich vermute mal, dass „ÖT“ für einen Türöffner-Taster stehen soll, der ein entsprechendes Signal (z.B. zum Öffnen einer Tür) weiterleiten soll.]
Das ist der Anschlussplan vom Siedle Haustefon HT 511-01
6 = Gabelkontakt
11 = Lautsprecher (Höhrer)
12 = Mikrofon
3 = Gabelkontakt für Signalisierung an Haustürstation
C = gemeinsamme Verbindung Wechselstrom zum Netzgerät
7 = Klingel/Summer
I = Türöffnerkontakt
Ohne die Örtlichkeit und die Sprechanlage zu kennen kann da nicht sagen. Du hast doch Schaltpläne bereits bekommen . Viele Laien sind bei sochen Aktionen kläglich gescheitert.
Das ist der Schaltplan von einem Haustelefon von Siedle.
Die Installationsanleitung findest Du hier:
