Schweißnaht längs bei zusammengeschweißten HEB Trägern berechnen?

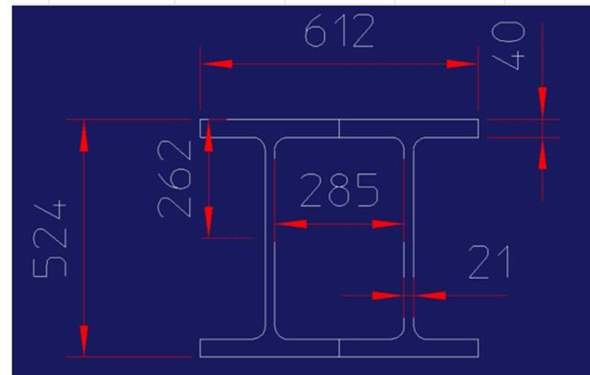

Ich möchte zwei Biegeträger, wie auf dem Bild zu sehen, zusammenschweißen. Die Träger werden seitlich und nicht von oben belastet.
Kennt jemand eine Formel, um die Schweißnaht manuell zu berechnen? Ich kann solche Träger sowohl mit Formeln als auch mit einem FEM-Programm sehr gut berechnen.
Das Problem ist, dass die Schweißnaht in der neutralen Faser liegt. Man könnte annehmen, dass in der Schweißnaht keine Spannungen auftreten, aber das ist nicht korrekt. Ohne Schweißnaht halten die Träger nach dem Widerstandsmoment der einzelnen Träger deutlich weniger aus als ein zusammengeschweißter Kasten.

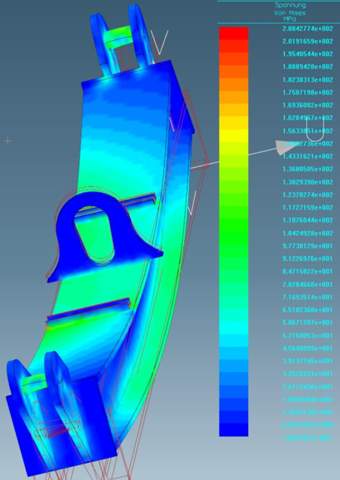

Mein FEM-Programm zeigt bei den Spannungen keinen Unterschied, egal ob ich die Gurte der Träger voll durchschweiße, eine 10er V-Naht mache oder nur eine 1 mm Strichnaht. Da stimmt etwas nicht, deshalb will ich das manuell berechnen.
Im konkreten Fall sind es zwei Träger HEM 500, Länge 6m, am Ende frei aufliegend und in der Mitte ein Punktlast seitlich in der Mitte der Träger von 30to
Bitte nur detaillierte Antworten von Personen, die mir eine passende Formel nennen können.
Vielen Dank,
Peter

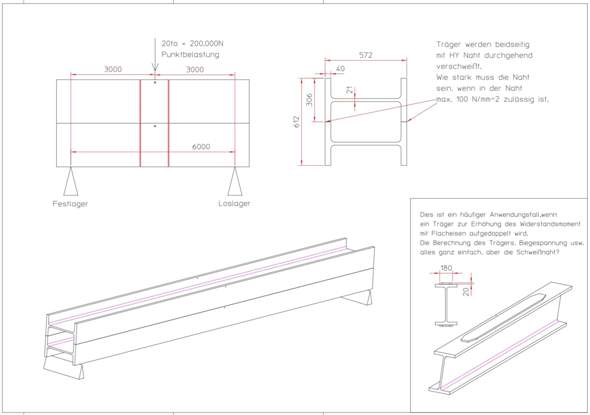

Ich habe jetzt das Beispiel was ich berechnen muss als Bild angefügt.
2 Antworten
Hallo,
ja, hier brauchst Du die sog. "Cousinenformel":
t = Q*S/I
Damit berechnest Du den Schubfluß t an einer bestimmten Stelle eines Querschnitts (Bei Dir genau in der Fuge zwischen den beiden Teilen) und aus dem maximalen Schubspannungswiderstand der Schweißnaht ergibt sich dann die nötige Schweißnahtstärke.
Genaueres bitte selbst ergoogeln, bei mir ist das schon zu lange her, dass ich es zuletzt gebraucht habe.
Siehe beispielsweise hier:
https://www.studyhelp.de/online-lernen/mechanik/schubspannung/
Grüße!
Hast du hier auch ein Beispiel, ich habe nachgeschaut, wei aber auch nicht wie ich diese Formel anwende, bzw. was man da einsetzt.
Jedoch ist deine Antwort sehr hilfreich und schon ein richtiger Schritt
Vielen Dank
Warum brauchst du eine Formel?
Wenn du da eine Phase dranschleifst, dann 2-3 Lagen per Elektrode draufschweißt (natürlich sauber) sollte das halten. Habe man sagt, 1cm Saubere Schweißnaht hält eine Tonne. Dann sollte das ohne Probleme halten. Bin Hobby-Metallbauer, daher keine Fachmeinung, bin mir aber doch sehr sicher
Schau dir die Dimensionen an.... Ich muss das rechnerisch nachweisen
