Ofen anschließen, jumper?

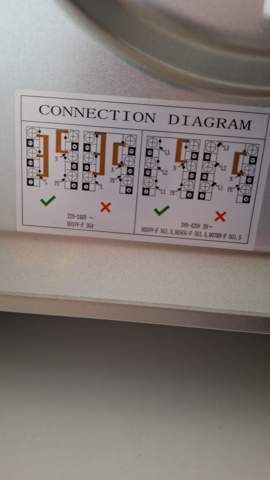

Hey, also ich weiß, dass dafür total noch ein Elektriker vorbei kommen muss, aber so theoretisch: wenn ich meinen Ofen anschließen will müssen die jumper wie in der rechten Abbildung befestigt sein, richtig?
Lösung: ja. Ich hatte ein schwarzes, ein graues und ein braunes Kabel. Das sind 3 Phasen und das ist wohl mit dem 3N~ unter dem Bild gemeint
2 Antworten
Ohne zunächst an der Herdanschlussdose mit dem Duspol o.ä. Messgerät die Potentiale und Phasenlagen zu ermitteln, kann man nicht sagen, welches Anschlussbild das richtige sein wird. Aderfarben allein sagen nichts über die tatsächlichen Spannungen der Adern untereinander aus.
Vorher Brücken reinzuhauen wäre also dumm.
Denn bei einem Fehler können auch schon mal 400 V dort anliegen, wo nur 230 V zulässig sind. Die Rauchwolke zeigt Dir dann an, dass dieses Gerät nicht mehr funktionieren wird.
Die rechte Abbildung ist die richtige für deinen Elektriker, wenn an deiner Herdanschlussdose drei Außenleiter anliegen.
