Durchlauferhitzerschaltung?
Ich habe ein Verständnisproblem und zwar ich verstehe nicht wie Q1 genau die Widerstände schaltet so das sie volle Leistung oder nur halbe Leistung verbrauchen.

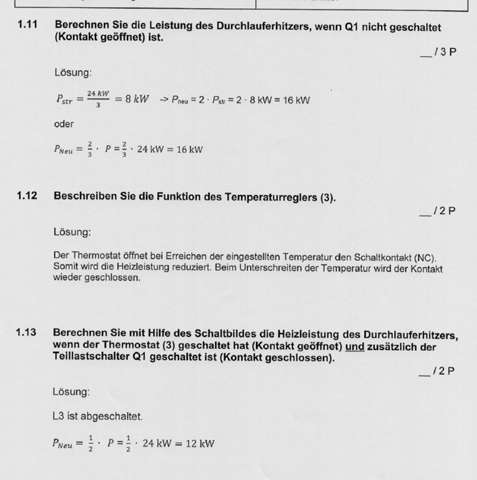

Ich verstehe die Rechnung und wie die Dreieckschaltung die Leistung beeinflusst aber ka was der Schalter macht. pls help
Dank im voraus
Bilder im Anhang
https://drive.google.com/file/d/1cCgvGtIleqzbNqQvEB7jrzdCLMQIeSy-/view?usp=sharing
https://drive.google.com/file/d/1zBe3m3WQ1RDLWUoe3BJTEbWjk_c9uB_J/view?usp=sharing
2 Antworten
Hi,
Wenn ich es richtig auseinander gedröselt habe, wird der eine Widerstand zugeschaltet
Die Links funktionieren nicht. Wahrscheinlich hast Du die auf deinem Google Drive nicht freigegeben. Du kannst Bilder aber auch hier einfügen.
Wenn der Schalter Q1 geöffnet ist, fließt durch R3 kein Strom, da die eine Seite des Heizelements "in der Luft hängt". Es sind nur R1 und R2 aktiv.
achsooo das habe ich gar nicht gesehen omg danke dir
falls das noch keiner gesagt hat heute
Du bist cool
Die Links sollten jetzt acuh gehen :D danke
